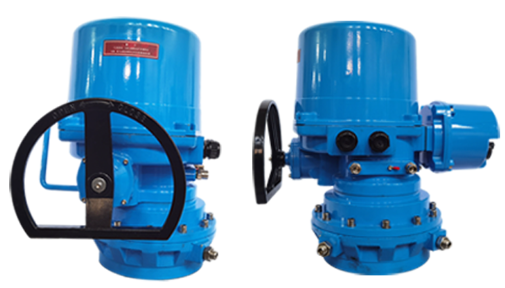

QT električni aktuator ventila
Pokretač električnog ventila QT
QT tip deo strujnog ventila pogodan je za kontrolu leptira ventila, kugličnih ventila, ventila za utikače i ostalih ventila koji se okreću za 90 stepeni. Ovaj proizvod ima karakteristike visoke efikasnosti, visoke pouzdanosti, visoke performanse za zaštitu, nisku buku itd. Može se raditi na licu mjesta ili daljinski upravljan. Može se široko koristiti u raznim industrijama kao što su nafta, hemijska industrija, elektrane, pročišćavanje vode, papirnog papira itd.
Značajke električnih aktuatora
• Kompaktna i robusna konstrukcija, lagana, dok pružaju visoki izlazni moment (max 10000nm).
• Širok raspon varijacije obrtnog momenta (od min 60nm do max 10000nm).
• Tvrdi anodizirani aluminijski kućište iznutra i izvana sa vanjskim praškastim premazom za upotrebu od teške industrijskog okruženja.
• Kućište koristi radijalne brtve i O-prstenove koji pružaju zaštitu vodootporno IP67 (nema 4 i 6) i opcionalno vodonepropusni LP68.
• Dvostruki montažni baza LSO5211 standard i kv standard.
• Odvojivi vožnju za lako obradu i montažu.
• Samo-zaključavanje koje pruža dvostruko griznim zupčanikom (nije potrebna nijedna kočnica).
• Automatsko isključivanje ručnog kotača za ručno kotač sa badlopkom auto \/ ručnom polugom.
• Pouzdan mehanički sistem osjetljivosti zakretnog momenta koji pruža siguran rad u stanju preopterećenja.
• Prozor i indikator velike veličine pruža bolji položaj položaja iz daljine.
• Broj opcija za kontrolu lokalnih pozicija za pružanje jednostavnog puštanja u pogon i rad.
• Digitalizovane kontrolne komponente.
Produktivna struktura
1. Indikacija položaja
Mehanički indikator koji kontinuirano označava stepen otvaranja ventila. Mehanizam se sastoji od višestepenih zupčanika i opremljen je podesivim brzinama za smještaj širokog raspona okretaja.
2. CAM i granični prekidač
Pričvršćen je s dva vijka na vrhu, a postavka je jednostavna. Svaka kamera može se postaviti pojedinačno. Nakon završetka postavka, svaka CAM će uvijek ostati u ovom položaju.
3. Grijač za vlagu
Grijač je instaliran unutar aktuatora da ukloni oštećenje unutarnjeg kondenzacije na električne komponente.
4. Terminalni blok
Postoje dovoljno terminala za korisničku praktičnost, do 22 terminala za osiguravanje uske i pouzdane žičane veze.
5. Prekidač zakretnog momenta
Kada se pokretač zakretače, glavni crv s opružnim grupama leptira na oba kraja nose se, leptir opruge su komprimirani, a crv podvrgava aksijalno pomicanje proporcionalno izlaznim obrtnim momentom. Zapremina se pretvara iz ručice do ugao rotacije okretnog momenta. Odgovarajući prekidač zakretnog momenta pokreće se podesivom kamerom ugrađenom na osovinu obrtnog momenta da bi se postigla zaštita od prekomjernog momenta ili slanje funkcije greške ometanja.
6. Motor
Motor specifičan za ventil može se rastaviti samostalno, sa kratkom brzinom pokretanja, malim inercijom i ugrađenim termičkim zaštitnikom kako bi se spriječilo oštećenje uzrokovano pregrijavanjem motora - izolacija F
7. Ručni kotač
Ručni kotač direktno pokreće izlaznu osovinu za rotiranje i koristi se za ručni rad ventila u uklanjanju pogrešaka ili vanredne situacije
8. ručni \/ električni prekidač
Pritiskom na ručicu prekidača može napraviti kvačilo za kvačilo i ručno mjesto i ući u ručni rad. Kad se motor rotira, kvačilo se automatski vraća u električno radno stanje pod pritiskom. (Ručka prekidača može se zaključati u električnom položaju da se spriječi pogrešno).
Karakteristike dizajna i glavne funkcije
Školjka
Tvrda anodizirana aluminijska školjka, vanjski epoksidni prah, pogodan za oštro radno okruženje.
Raspon ulaza napona
Trofazna: AC340V ~ 420V 50 \/ 60Hz Jednofazni: AC220V ~ 240V 50 \/ 60Hz
Karakteristike
Upravljačka ploča mikrokompjutera prikuplja proporcionalni ulaz signala, a izlazni naredbeni signal obrađuje se za izravno pokretanje motora za realizaciju otvora i zatvaranja aktuatora i pruža proporcionalnu kontrolu signala i višekanalni relejni izlaz.
Kontrolni tip
Kontrolni signali podijeljeni su u tip i moduliranje, napajanje podijeljeno na tip i moduliranje u modulaciji, a napajanje je jednofazno i trofazno. Vrsta isključivanja prihvaća samo prekidač signala koji pruža vanjski, koji obrađuje upravljačka ploča mikrokompjutera. Izlazna naredba je pojačana i direktno pokreće pokretački motor za obavljanje daljinskih otvaranja i zatvaranja akcija. Tip modulacije može dobiti proporcionalni signal koji je pružio vanjski na temelju tipa isključivanja
Temperatura okoline
Raspon radnog temperature. Manje od ili jednako 90% RH, bez kondenzacije, -25 C ~ {+60 C (posebna temperatura treba prilagoditi),
Zaštitna ocjena IP68, nivo eksplozije EXDII CT4GB
Radna dužnost: Kratkoročno 10 minuta
Standardne specifikacije
|
Razred za zaštitu |
Standardni IP65 \/ IP67 poseban IP68 |
|
Napajanje |
Trofazna AC380V ---460 V 50 \/ 60Hz Jednofazni: AC110V-AC220V DC24V AC24V 50 \/ 60Hz |
|
Radni ciklus (isključeno) |
S 2-15 min |
|
Radni ciklus (modulacija) |
S4-25% |
|
Motor |
Indukcijski motor u kavezu vjeverice |
|
Granični prekidači |
1 svaki za otvaranje i zatvaranje (SPDT 250VAC \/ 16A ocjena) |
|
Prekidači zakretnog momenta |
1 svaki za otvaranje i zatvaranje (SPDT 250VAC \/ 16A ocjena) |
|
Zaštita od jame |
Zaštita od pregrijavanja izgradnje |
|
Putni ugao |
90 stepeni |
|
Indikator položaja |
Kontinuirani mehanički indikator sa strelicom |
|
Samo zaključavanje |
Obezbeđuje se dvostrukim glistama (bez kočnice) |
|
Mehanički čep |
1 svaki za svaki kraj putovanja (otvoren i zatvoren), vanjski i podesiv |
|
Temperatura okoline |
Standardno: -20-+70 Diplomirani fakultativni: -20-+60 stepen |
|
Vlažnost okoline |
90% RH MAX (ne kondenzacija) |
|
Razred otporan na eksploziju |
Exdiibt4 Iecex ATEX prilagođena certifikacija može se pružiti |
|
Funkcije |
LCD kineski \/ engleski prikaz i funkcija lokalne operacije Samofazni niz identificiranje i fazna zaštita od prekida Infracrvena postavka i kontrola Greška samo-dijagnostička tehnologija Modbus, Profidbus DP, Hart |
|
Signal |
O: Daljinski pasivni suvi kontakt, signal kratki puls (centimetar). B: Daljinski pasivni suvi kontakt, signal dug puls (zadržite). C: Aktivni DC24V signal. D: Active AC220V signal. E: Daljinski signal DC 4-20 MA. |
|
Signal povratnih informacija |
O: Otvorite, zatvorite, STOP signali (pasivni suvi kontakt). B: Signal greške (pasivni suvi kontakt). C: signal položaja ventila (DC 4-20 MA, DC 1-5 V, DC 0-10 V) D: daljinski upravljač (pasivni suvi kontakt) |
Tehnički parametri
Qt1 ~ qt4 \/ js (220V jednofazna)
|
Model |
Spec. |
Izlaz obrtni moment (N·m) |
Izlaz brzina (r \/ min) |
Putovanje vrijeme (s) |
Maksimum stabljika prečnik (mm) |
Motor snaga (KW) |
Struja motora (A) |
Električni kapacitet 450V |
Rukom Jegulja se okreće |
Referenca Težina (Kg) |
|
|
Ocijenjen |
Zaglaviti |
||||||||||
|
Qt1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Qt06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
Qt09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
Qt10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
Qt30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
Qt30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Qt40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Qt80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Qt100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4 \/ JS |
Qt150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
Qt150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
Qt200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Qt200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Qt250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
Qt250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4 \/ js (380V trofazna)
|
Model |
Spec. |
Izlaz obrtni moment (N·m) |
Izlaz brzina (r \/ min) |
Maksimum stabljika prečnik (mm) |
Motor snaga (KW) |
Struja motora (A) |
Vrijeme putovanja (s) |
Referenca težina (Kg) |
|
|
Ocijenjen |
Zaglaviti |
||||||||
|
Qt1 |
Qt 06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
Qt 09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
Qt 05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
Qt 10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
Qt 10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
Qt 15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
Qt 15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt 20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
Qt 20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
Qt 30-0 5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
Qt 30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
Qt 30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt 40-0 5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
Qt 40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
Qt 40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
Qt 60-0 5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
Qt 60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
Qt 60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
Qt 80-0 5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
Qt 80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt 80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
Qt 100-0 5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
Qt 100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4 \/ JS |
Qt 150-0 3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
Qt 200-0 3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
Qt 250-0 3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Dimenzije
Qt 1- qt4 dimenzije prirubnice
|
Model |
Prirubnica veličina |
φd1 |
φd3 |
Standard veličina |
Rezervisan veličina |
Maksimum dozvoljen |
b |
I |
t |
t |
n-d4 dubina h |
|
|
Qt1 |
Ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4- M6 dubina 12 |
|
F07 |
70 |
40 |
4- M8 dubina 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4- M6 dubina 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
Ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4- M6 dubina 12 |
|
F07 |
70 |
15 |
32 |
46 |
4- M8 dubina 14 |
|||||||
|
F10 |
102 |
4- M10 dubina 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4- M6 dubina 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4- M8 dubina 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
Ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4- M10 dubina 15 |
|
Qt4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4- M12 dubina 18 |
|
F14 |
140 |
4- M16 dubina 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4- M10 dubina 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4- M12 dubina 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT 1-3 Obična vrsta
QT 1-3 Integralni tip
QT 4-5 Obična vrsta
QT 4-5 Integralni tip
|
Model |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
Qt \/ js dimenzije instalacije
|
Prirubnica model |
Prirubnica prečnik \/ prirubnica kodeks |
φd1 |
φd3 |
Standard veličina |
Rezervisan veličina |
Maks. dozvoljen |
b |
l |
ND -4 |
T |
|
Ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Field aplikacije
Serija QT proizvoda
Popularni tagovi: QT rotacijski inteligentni električni aktuator momenta IP67, Kina, proizvođači, dobavljači, tvornica, kupuju, cijena, citat
