Neinvazivni tip je proizvod naše kompanije razvijen na bazi digitalnih proizvoda. Signal količine prekidača (pasivni suhi kontakt, aktivni 24V, aktivni 220V, preklopno održavanje inchinga) koji šalju takvi kontroleri kao što je PLC u DCS sistemu može se primiti ili se analogni signal veličine (DC4 ～ 20mA 、 0 ～ 10V itd.) Može direktno upravljati , električni aktuator se također može pokretati preko kontaktora ili polutog releja. Izlaze DC4 ～ 20mA povratne struje i četiri kontakta releja (položaj uključivanja, položaj isključivanja, daljinsko upravljanje, alarm kvara). Modul integrira servo upravljačku jedinicu, jedinicu zaslona sa tečnim kristalima, rad dugmeta i druge jedinice. Ovaj proizvod je jednostavan za upotrebu i savršen za zaštitnu funkciju, kao i najbolji izbor za vas da redefinirate visokokvalitetne i jednostavne i inteligentne proizvode.

Opis aktuatora

Tip	Obrtni moment	voltaža	Brzina	Način instaliranja	Kontrola metoda	Poseban funkcija	Šifra opisa svakog dijela
OA	Izlazni obrtni moment						Obrtni moment, digitalni prikaz, jedinica: Nm
AS		K					Jednofazna 220V.AC 50Hz
BS		F					Trofazni 380V.AC 50Hz
RS +		Napajanje					Ocjena vremena putovanja (90 °), digitalni prikaz, jedinica: S

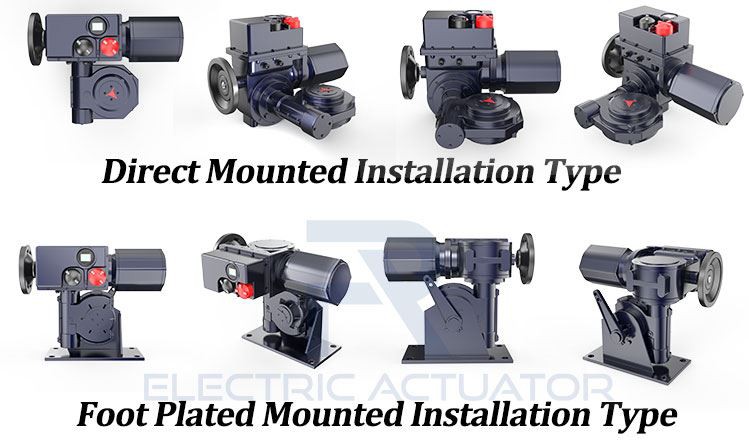

B + RS			Vrijeme putovanja	H			Ugradnja nožne ploče
				Z			Direktno montirana instalacija
				Metoda kontrole	G		Standardna integracijaionsko moduliranje, 4-20mA
					Y		Remote kontroliran, on-off ulaz
					N		Inteligentan ulaz 4-20mA
					C		Glavna linija
					Metoda kontrole	P	Sa radom mašine
						Pr	Dokaz eksplozije
						----T	Posebni zahtjevi:visoke, niske temperature, radni napon, dimenzije, hod itd.

Napomena: 1. Električni pogon potreban specijalnom tehnologijom morapišite jasno i konkretno redom.

2.Kada je + RS100 / K30HGP model A + RS, radni obrtni moment je 1000Nm,jednofazno napajanje, cijelo vrijeme putovanja je 30 sekundi i foot-plate instalacija s integracijom proporcionalnog modulata sa lokalnimoperaciona integracija proporcionalni modulatin sa lokalnom operacijom

Detalji aktuatora

1. Lokalna funkcija izvornog rada

2. Funkcija zaštite od prekomjernog momenta

3.Special servo motor

4.Termička zaštita motora

5. Mehanizam za upravljanje udarcima

6. Indikator pozicionera

7.Dinamičko kočenje

SD_10

Operativne instrukcije

1. Upute za rad gumba

Crvena tipka je tipka za način rada i može se prebacivati između polja / zaustavljanja / udaljenog mjesta; ili u stanju podešavanja, meni se sprema (prebacite se iz zaustavnog položaja u polje) i izlazi (prebacite se iz zaustavnog položaja u udaljenost). Crno dugme je radno dugme i može se otvoriti ili zatvoriti u režimu polja ili je postavljeno sabiranje-oduzimanje u okviru stanja podešavanja. Kada se dugme koristi u polju. Režim inchinga polja pokazuje kratkotrajno funkcioniranje. -term, Kada je efektivno vrijeme djelovanja dugmeta za rad duže od tri sekunde, u području alarma prikazat će se "bc", koji automatski ulazi u način zadržavanja polja. Preokrenite upravljačku tipku unazad ili prebacite tipku za način rada u položaj zaustavljanja, odnosno radnja se zaustavlja.

2. Upute za rad daljinskog upravljača (daljinski upravljač je neobavezni dio, po potrebi posebno navedite prilikom naručivanja)

Dok ste u režimu polja, pritisnite „Otvori“ i izvršite način zadržavanja za otvaranje ventila, pritisnite „Zatvori“ i izvršite režim zadržavanja za zatvaranje ventila, pritisnite „Stop“ da zaustavite kretanje. Dok ste u režimu polja, neprekidno pritisnite tipku „Gore“ tri puta i uđite u stanje kalibracije položaja uključivanja, „Otvori“, „Zatvori“ i „Zaustavi“ mogu kontrolirati uključivanje, isključivanje i zaustavljanje električni pogon, "Enter" služi za spremanje hoda, "Stop" se koristi za povratak.

Dok ste u režimu polja, neprekidno pritiskajte tipku „Dolje“ tri puta i uđite u stanje kalibracije položaja isključenja, ostale operacije su iste kao gore.

Opis podataka o alarmu
