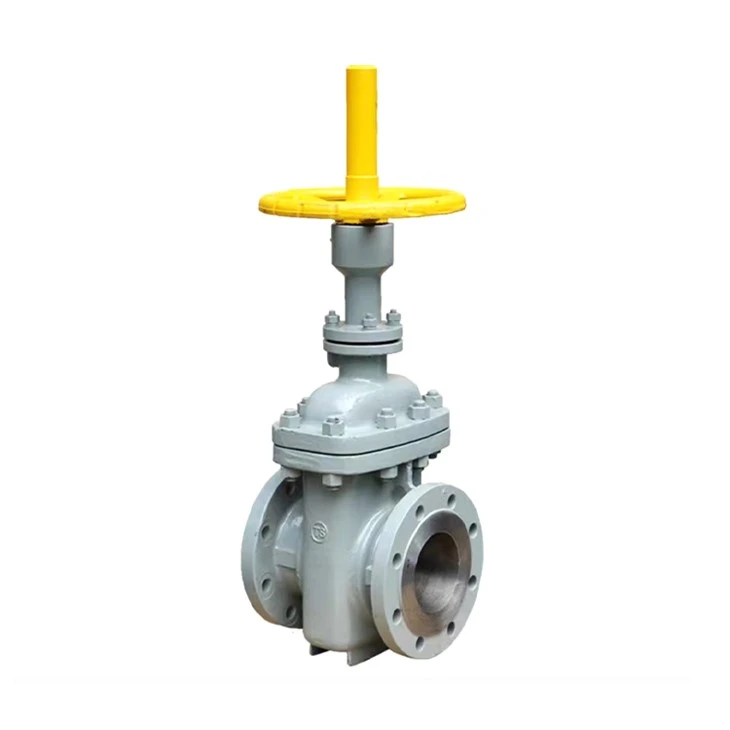

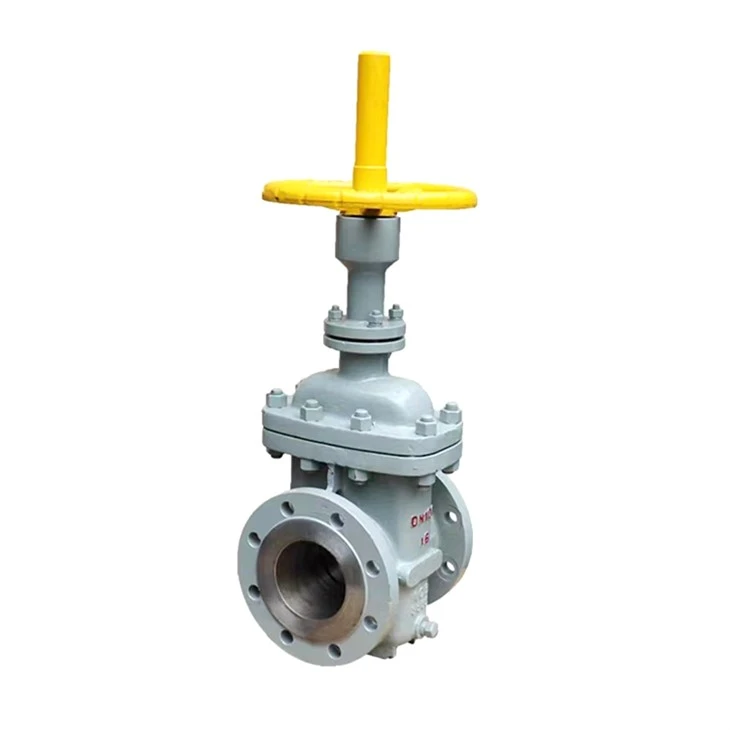

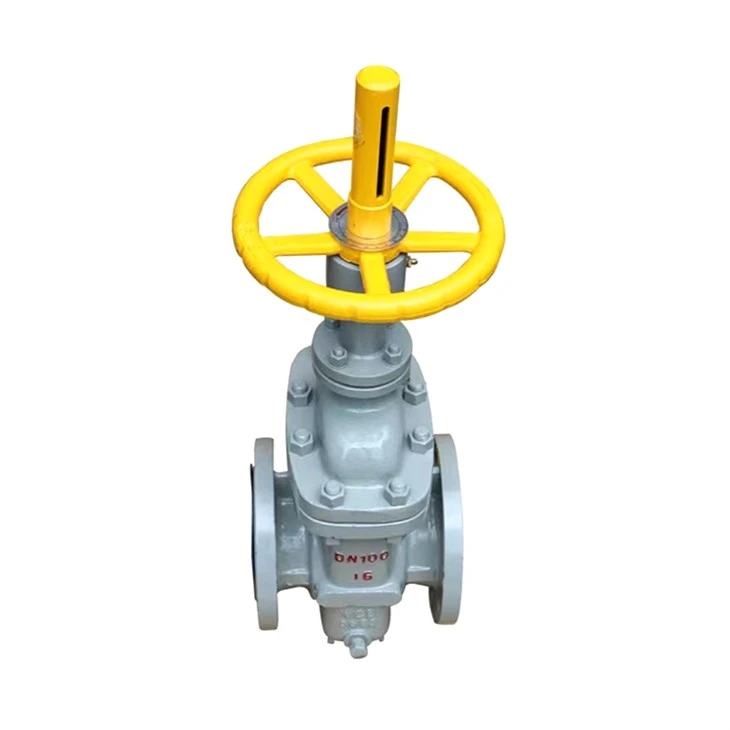

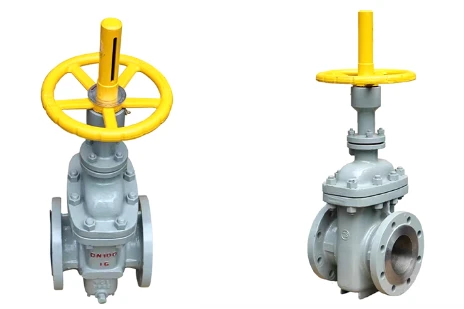

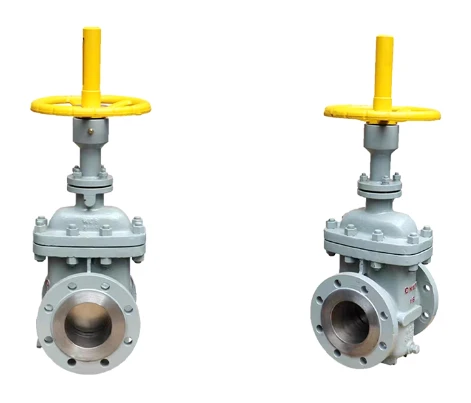

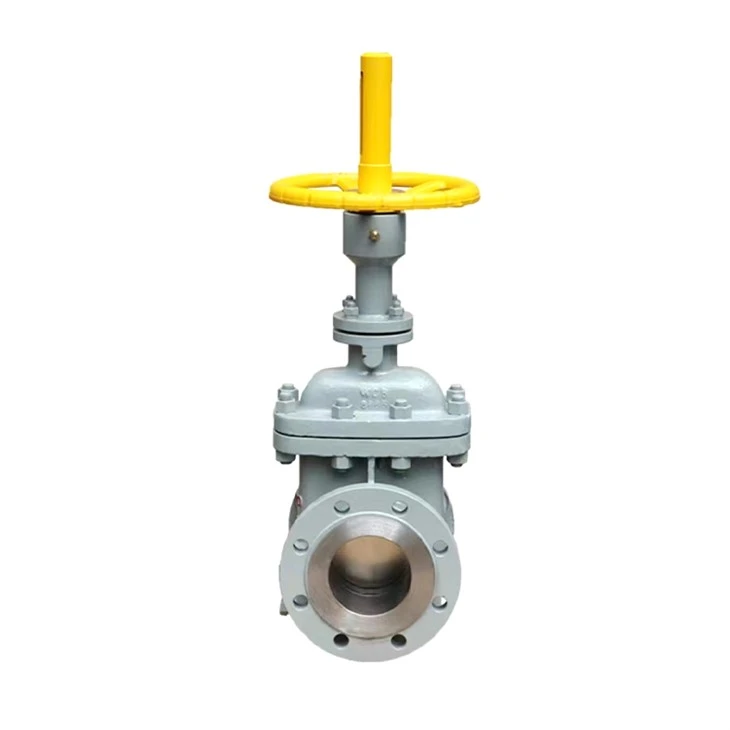

plosnati zasun sa otvorom za odvod
Pregled
Visokotlačni ravni zaporni ventil sa otvorom za preusmjeravanje je ventilski uređaj pogodan za otvaranje, zatvaranje i regulaciju protoka regulacijskih medija u cjevovodima vode, nafte, mulja i prirodnog gasa sa radnim pritiskom manjim ili jednakim 42MPa i radnom temperaturom manjom od ili jednak 120 stepeni. Ravni ventil ima razumnu strukturu, pouzdano zaptivanje i jednostavan rad. Brtvena površina zavarena je karbidom, koji ima prednosti antikorozije, otpornosti na habanje, otpornosti na eroziju itd., i može se koristiti za prigušivanje. Posebno je pogodan za upotrebu kao uređaji za otvaranje, zatvaranje i regulaciju za kontrolu protoka medija u cevovodima za vodu, naftu, mulj i prirodni gas sa radnim pritiskom manjim ili jednakim 42MPa i radnom temperaturom manjom ili jednakom 120 stepeni.
Karakteristike proizvoda
1. Naša fabrika je apsorbovala domaću naprednu tehnologiju i iskustvo i napravila poboljšanja. Ventil ima razumnu strukturu, pouzdano zaptivanje i jednostavan rad i održavanje.
2. Ventili sa ravnim zasunom se dijele na dva tipa: one sa preusmjeravajućim otvorima i one bez preusmjernih otvora. Ventili sa otvorima za preusmjeravanje koriste se na cjevovodima koje je potrebno očistiti, a ventili bez preusmjernih otvora se koriste na cjevovodima koje nije potrebno čistiti.
3. Ploča kapije i sjedište ventila su obrađeni posebnom tehnologijom, zavareni prskanjem tvrdom legurom, a zaptivna površina je umetnuta PTFE-om, koji ima dvostruko zaptivanje PTFE-a na metal i metala na metal. U isto vrijeme, PTFE ima funkciju uklanjanja prljavštine sa ploče kapije. Također se može napuniti mašću kako bi se osigurala dvostruka zaštita za pomoćno zaptivanje, osiguravajući pouzdano zaptivanje i duži vijek trajanja ventila.
4. U poređenju sa tradicionalnim zasunama, ventili sa ravnim vratima imaju prednosti malog obrtnog momenta i fleksibilnog otvaranja i zatvaranja.
5. Ovaj ventil ima trostruko podesivu strukturu pakiranja kako bi se osiguralo pouzdano zaptivanje poklopca ventila i vretena ventila.
6. Regulacioni ventili sa ravnim zatvaračem se koriste na pumpama, ispustima stanica i drugim cevovodima koji moraju da regulišu medijum za regulaciju i odsecanje medija.
7. Ventil je opremljen uređajem za rasterećenje pritiska kako bi se spriječilo oštećenje ventila zbog povećanja tlaka u hali i osiguralo sigurno korištenje ventila.
8. Ventil sa ravnim zatvaračem tipa Wb bez rupa za preusmjeravanje ima jedinstvenu strukturu, pogodan je za ispuštanje kanalizacije, nije ograničen inspekcijom na licu mjesta i može se instalirati pod bilo kojim uglom.
9. Wp ventil sa ravnim zaporkom je male težine i male veličine, što uvelike smanjuje opterećenje cevovoda. Posebno je pogodan za uređaje za skladištenje ulja i pare.
10. Pneumatski ravni ventil se brzo otvara i zatvara, ima tampon mehanizam i zatvara se bez udara. Pneumatska i ručna struktura prekidača je nova, a rad je fleksibilan, praktičan i pouzdan.
Naziv materijala dijelova
Telo ventila, poklopac ventila: WCB/hrom-molibden čelik
Ploča ventila: legirani čelik/tvrda legura
Stablo ventila: nerđajući čelik
Sjedište ventila: legirani čelik/tvrda legura
Matica ventila: Aluminijska bronza
Pakovanje: PTFE
Upute za instalaciju
1: Automatski ventil za dopunjavanje vode može se postaviti vodoravno ili okomito, ali se ne može preokrenuti, odnosno plastični gumb ne može biti na gornjem dijelu.
2: Pazite na izlazni manometar i podesite šestougaonu bakarnu maticu na vrhu dok se ne dostigne potrebni pritisak operativnog sistema.
3: Preporučuje se da se pritisak automatskog ventila za dopunjavanje vode postavi 0.3 kg veći od statičkog pritiska, ali podešena vrijednost mora biti niža od tlaka za dopunjavanje vode, inače dopuna vode neće biti budi normalan.
4: Automatski ventil za punjenje vode automatski puni vodu do podešenog tlaka, a vrijeme punjenja vodom je duže.
5: Ako trebate prekinuti automatsko dopunjavanje vode, možete ručno zatvoriti zaporni ventil na ventilu za automatsko dopunjavanje vode.
6: Ako je jezgro ventila prljavo, možete zamijeniti ili očistiti jezgro ventila.
Specifikacije pripreme
Dizajn i proizvodnja ventila su u skladu sa JB/T5298-91 i API6D. Strukturna dužina ventila je u skladu sa GB12221-89, JB/T5298 i API 6D. Dimenzije prirubničkog spoja su u skladu sa JB79, HGJ46, SH3406 i ANSI B16.5. Veličina utora za zavarivanje mora biti u skladu sa GB12224, ANSI B16.25 i zahtjevima korisnika. Inspekcija i ispitivanje ventila su u skladu sa propisima GB/T13927 i API598
Standardi proizvoda
Standardi dizajna: JB/T5298, APl6D
Dužina konstrukcije: prirubnica GB/T 12221, JB/T 5298 Zavarivanje GB/T 15188.1
Priključna prirubnica GB/T9113, JB/T 79 ANSL 16.5a Kraj za čeono zavarivanje GB/T 12224
Ispitivanje i inspekcija GB/T3927, JB/T 9092
Opseg primjene
Nazivni pritisak: PN10.0~42.0MPa
Nazivni prečnik: DN25~200mm
Primjenjiva temperatura: -29~121 stepen
Primjenjivi mediji Obični tip: nafta, prirodni plin, rafinirani naftni proizvodi, voda, itd.
Tip otporan na sumpor: nafta, prirodni plin, rafinirani naftni proizvodi, voda, itd.
Nafta i prirodni plin koji sadrže H2S, CO2 itd.
Oblik priključka: kraj prirubnice, kraj za zavarivanje, kraj stezaljke
Način vožnje: ručni, električni, pneumatski itd.
Karakteristike
1. Zaptivna struktura sedišta ventila treba da bude elastična i prethodno zategnuta, uz istovremeno zaptivanje gornjih i nizvodnih zaptivnih sedišta. Između sjedišta ventila i zaptivke uvijek postoji brtva licem u lice.
2. Sjedalo ventila ima funkciju samočišćenja i ne pere se direktno protokom zraka tokom procesa otvaranja ili zatvaranja ventila. Sjedište ventila treba biti izrađeno od podmazanog, neabrazivnog materijala.
3. Kvar aktuatora ventila neće utjecati na druge dijelove ventila, a radovi popravke i zamjene mogu se obaviti bez demontaže ventila.
(1) Čaura jarma – Aluminijumska bronzana čaura jarma opremljena igličastim ležajevima za smanjenje radnog momenta.
(2) Stablo – dužina navoja do konzole; prikovani i tačkasto zavareni; za stabilnost.
(3) Zaptivka pod pritiskom – Jednostavna konstrukcija sa segmentiranim pričvrsnim prstenom i posrebrenim zaptivačem od mekog čelika za lakše rastavljanje i postizanje najboljeg zaptivanja poklopca. (4) Prsten sjedišta – Zavareni prsten sjedišta je okomit na put protoka radi lakšeg održavanja.
(5) Pogon – Ovi ventili mogu biti opremljeni električnim, hidrauličnim ili pneumatskim aktuatorima. Ispod DN300 je opremljen standardnim ručnim točkom, a iznad DN350 opremljen je pogonskim mehanizmom sa kosim zupčanikom.
(6) Jaram – Potpuno sastavljen jaram prolazi seizmičko ispitivanje i lak je za održavanje i instalaciju aktuatora.
(7) Žlijezda – Dvodijelna, samopodesiva žlijezda za sprječavanje izbacivanja.
(8) Integrisano zadnje sedište – tvrda površina za najduži život.
(9) Disk – Disk s oprugom se samopodešava, smanjujući zahtjeve za okretnim momentom na aktuatoru.
(10) Integralni graničnik – Integralni zaustavni uređaj od livenog nosača postavlja montirani disk ventila nosača, čineći sjedište ventila stabilnijim i pouzdanijim.
