DZW električni ventil

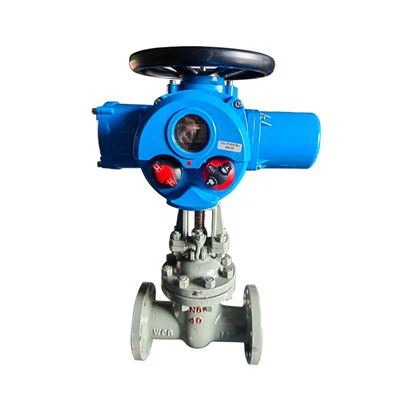

DZW Multi Turn Motorized Flange Gate Valve

Pregled

Pokretač električnog ventila DZW je nova generacija proizvoda razvijena samostalno od strane naše kompanije na osnovu originalnih zrelih proizvoda, koji poboljšava i savršava strukturu, optimizira performanse zaštite i ključne komponente. Ima prednosti kompaktne strukture, male veličine, prekrasnog izgleda, stabilnog i pouzdanog performansi. Dobra razina zaštite može udovoljiti potrebama različitih dizajna: integralni integralni tipa Integrala, integralni moduliranje.

Proizvodi serije DZW koriste se za kontrolu otvaranja i zatvaranja ventila. Pogodan je za ventile za vrata, ventile globusa, ventila za isključivanje, dijafragme ventile, a za kuglične ventile, leptir i prigušivače, atd. Može precizno djelovati u skladu sa kontrolnim uređajima za realizaciju daljinskog upravljača, centralizirane kontrole i automatske kontrole.

Značajke električnih aktuatora

Ovaj serija električni aktuator ventila ima sljedeće funkcije:

• Kompaktna i robusna konstrukcija, lagana.

• Širok raspon varijacije obrtnog momenta (višenamjenski: 100-3500nm).

• Tvrdi anodizirani aluminijski kućište iznutra i izvana sa vanjskim oblogom od visoke temperature za upotrebu od teške industrijskog okruženja.

• Kućište koristi radijalne brtve i O-prstenove koji pružaju zaštitu vodootporno IP67 i opcionalno vodonepropusni LP68.

• LSO5211 standard.

• Automatski identificira i ispravlja faze. Automatska zaštita od kvarova faze štiti sigurnost opreme.

• Pouzdan mehanički sistem osjetljivosti zakretnog momenta koji pruža siguran rad u stanju preopterećenja.

• Prozor i indikator velike veličine pruža bolji položaj položaja iz daljine.

• Broj opcija za kontrolu lokalnih pozicija za pružanje jednostavnog puštanja u rad i terenu.

Tehnički parametri

Konvencionalno napajanje: 380V / 220VAC

Kontrolni signal: 4 ~ 20mA analogni ulaz, kompatibilan sa daljinskim upravljačem PLC-a

Raspon temperature: -40c +80 C (Posebni modeli podržavaju -40c +540 c)

Ocjena zaštite: IP67

Nominalni pritisak: PN2.5-300 (Vrsta visokog pritiska podržava zaptivanje za samotezanje tlaka)

Primjenjiv promjer: DN15-1800mm (pogodan za razne industrijske cjevovode)

Tip pokretača: DZW Inteligentni električni aktuator

Vrijeme otvaranja i zatvaranja: konvencionalni ciklus otvaranja i zatvaranja modela manji ili jednak 10 minuta (manji ili jednak 30 minuta za posebne modele)

Primjenjivi mediji: voda, parna, ulje, jaki oksidantizicioni mediji (poput dušične kiseline), plinovi koji sadrže prašinu kao što su urea, korozivna hemijska tekućina (potreba za odabirom tijela odgovarajućih materijala)

Prikaz modula: LCD puni kineski interfejs, podrška neinvazivnim uklanjanjem pogrešaka i infracrvenog daljinskog upravljača

Funkcija zaštite: fazna zaštita gubitka, automatska fazna ispravka sekvence, isključivanje preopterećenja

Dual-upotreba svjetiljke: U hitnim slučajevima, ručni kotlok može se prebaciti na ručni rad

Daljinsko sučelje: Standardni RS485 / modbus protokol (podržani nekim modelima)

Struktura proizvoda

DZW Multi Turn Electric Actuator

Control unit

1. Priključna kutija

Nezavisna zapečaćena terminalna kutija osigurava integritet električnog dijela električnog dijela električnog aktuatora prilikom obavljanja ožičenja na licu mjesta i zadovoljava zahtjeve za eksplozijom proizvoda.

2. Zapečaćena struktura

Aktuator prihvaća dvostruku zapečaćenu dizajnersku strukturu kako bi se osiguralo da je pogon potpuno vodootporan i otporan na prašinu; Standardna ocjena zaštite proizvoda je IP67, a najviši razred može dostići IP68.

3. Prijenos snage

Prijenos električne energije aktuatora koristi mehanizam preciznog smanjenja koji se sastoji od brončane legure crv zupčanika i legura čelika crva. Crv zupčanik i crv izlaze odvojeno u masnoćoj, što je pogodno za maksimalnu temperaturu okoline razlikuju i maksimizira radni vijek.

4. Izlazni sučelje

Prirubnik pogona u skladu je s standardima ISO5210 / 5211 (GB12222 / 122233, a također pruža sučelje prirubnice koje su u skladu s JB2920 standardima, a može se posebno prilagoditi zahtjevima kupca.

5. Shell antikorozion

Vanjska površina aktuatora obojena je posebnom bojom od aluminijske legure sa teškim filmom boja i jakom adhezijom. Ima snažan UV otpor, otpornost na koroziju i visoku punoću, koja može sveobuhvatno poboljšati radni vijek i svojstva samočišćenja premaza i pogodna je za razne oštre proizvodne okruženja.

6. Motor

Motor prihvaća nisku inerciju i visoki motor zakretnog momenta koji brzo može doći do vršnog momenta nakon pokretanja motora, a gotovo da nema prekoračenja pomicanja kada nije uzbuđena; U motoru postoji precizan temperaturni senzor, a ograničenje prekomjernog temperature postavljeno je putem upravljačkog sustava kako bi se izbjeglo oštećenje uzrokovano pregrijavanjem motora.

7. LCD sučelje

LCD sučelje može prikazati tekstualne informacije, grafičke elemente i karakteristike pokretača.

8. Odabir načina upravljanja

Selektivni prekidač "Daljinski" - "Stop" - "Lokalni" instaliran na lokalnom operativnom uređaju može se koristiti za postavljanje daljinskog rada (daljinski upravljač) ili lokalni rad (lokalna kontrola) ili za zaustavljanje "" Otvori "instaliran na lokalnom operativnom uređaju može se koristiti za otvaranje ili zatvaranje pogona lokalno.

Motorized Gate Valve

Standardne specifikacije

Razred za zaštitu	Standard IP67
Napajanje	Trofazni AC380V --- 460V 50 / 60Hz jednofazni: AC110V-AC220V DC24V AC24V 50 / 60Hz
Radni ciklus (isključeno)	S2-15 minuta
Radni ciklus (modulacija)	S4, 25%
Razred izolacije	F
Metoda upravljanja	Lokalna kontrola / DCS / FCS (FIELBUS kontrolni sistem)
Zaštita motora	Pregrijavanje / preopterećenje i kratki spoj / Trenutna zaštita od obrnute / elektroničke kočnice
Zaštita okretnog momenta	Mehanički moment / elektronička zaštita okretnog momenta
Zaštita od jame	Zaštita od pregrijavanja izgradnje
Pogreška ponovljivosti	Manje ili jednak ± 1%
Osnovna granica greške	Manje od ili jednako 1%
Postavljanje mrtve zone	0,1% -9,9% podesivo
Vanjski premaz	Boja visoke temperature
Temperatura okoline	Standardno: -20-+60 Diplomirani fakultativni: -40-+70 stepen
Vlažnost okoline	90% RH MAX (ne kondenzacija)
Razred otporan na eksploziju	EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX / ATEX)
Funkcije	LCD kineski / engleski prikaz i funkcija lokalne operacije Samofazni niz identificiranje i fazna zaštita od prekida Infracrvena postavka i kontrola Greška samo-dijagnostička tehnologija Modbus RTU, Profidbus DP, Hart, FF, Devicene (neobavezno)
Signal	O: Daljinski pasivni suvi kontakt, signalni kratki puls (centimetar) B: Daljinski pasivni suvi kontakt, signal dug puls (zadržite) C: Aktivni DC24V signal D: Active AC220V signal E: Daljinski DC4-20MA signal
Signal povratnih informacija	O: Otvorite, zatvorite, spremni signali B: Signal greške C: signal položaja ventila (DC4-20mA, DC1-5V, DC0-10V) D: Daljinski upravljač signal

Električna i kontrola

Metode kontrole

Lokalna kontrola: Operacija dugmeta, infracrveni rad settera

DCS

Upravljanje daljinskim upravljačem: Pasivni suvi kontakt, DC24V

Daljinski analogni kontrola: DC4-20mA

ESD kontrola

Povremeno upravljanje operacijama

Dvožična kontrola

FCS (sistem kontrole polja)

Izlazni signal

Tip isključivanja

6 seta fiksnih kontaktnih signalnih izlaza, opcionalni definirani kontakti

Posebna prilagodba: Proširivi izlaz signala sa 4 tačke kontaktne signale

Vrsta autobusa

Modulacioni tip

6 seta fiksnih kontaktnih signalnih izlaza, opcionalni definirani kontakti

Analogne povratne informacije: DC 4-20mA

product-586-86

Funkcija kontrole sabirnice:

Komunikacijski modul usvaja neovisnu strukturu u kombinaciji na glavnom odboru kako bi zadovoljio potrebe različitih komunikacijskih medija i različitih komunikacijskih sistema protokola. Trenutno podržani komunikacijski protokoli uključuju Modbus RTU, PROFIBUS-DP V0 / DP V1, Hart, FF, Devicene (neobavezno).

Funkcija infracrvene kontrole:

Pokretač koristi naprednu infracrvenu tehnologiju daljinskog upravljanja, što omogućava dijalogu o ljudskom stroju kroz zatvoreni dijaloški prozor bez otvaranja poklopca pokretača. Čak i u opasnim situacijama, intrinzično sigurni daljinski upravljač može sigurno izvesti postavku parametara i daljinski rad aktuatora.

Precizno mjerenje i zaštita okretnog momenta

Profesionalno dizajnirani sustav za mjerenje zakretnog momenta kako bi se osigurala zaštita od preopterećenja pokretača i monitoring obrtnog momenta ventila u stvarnom vremenu:

(Standardna konfiguracija)Mehaničko mjerenje zakretnog momenta: Tradicionalni mehanizam pokretača za mehanički moment ima prednosti dospijeća, stabilnosti i pouzdanosti. Optimizirali smo ga i nadogradili na osnovu originalnog zakretnog momenta, čineći uređaj zakretnog momenta osjetljiviji i njegov servisni život uvelike poboljša.

(Neobavezno)Mjerenje elektronskog obrtnog momenta: otkrivanjem struje, napona i magnetskog toka motora u stvarnom vremenu i radu sa mikrokontrolerom za sveobuhvatne proračune dobiva se precizan izlazni obrtni moment i postiže se kontinuirano mjerenje; Ovaj sistem ne treba razmotriti mehaničko trošenje, što poboljšava pouzdanost sistema.

Mjerenje i zaštita motora

Pregrijavanje: Kada temperatura motora pređe postavljenu vrijednost za zaštitu pregrijavanja, motor je zabranjen iz pokretanja, a poruka alarma pregrijavanja motora se prikazuje. Preopterećenje i kratki spoj: krug je dizajniran sa ADI-ovom preciznom konverzijom konverzije napona kako bi zadovoljio precizno mjerenje širokog spektra trenutnih promjena; Preterano opterećenje karakteristike i zaštite kratkih spojeva zadovoljavaju relevantne standarde.

Trenutna obrnuta zaštita: Korištenje tehnologije kontrole reverze za obrnuto odgode, kada za vrijeme rada primi signal obrnutog rada, kontrolni sustav će se prvo isključiti, a zatim izvršiti obrnuto djelovanje nakon kašnjenja kako bi se spriječilo oštećenje dijelova za mehaničke prijenosne dijelove.

Elektronska kočnica: Modulacijski električni aktuator osigurava da ventil se zaustavlja na postavljanju postavljenog ventila kroz postavku mrtve zone i elektroničke kočnice.

Priključna ploča

Connection plate

Dizalica

Electric hoist

Tehnički podaci

Model	Obrtni moment	Rotiranje brzina (RPM)	Motorna snaga (KW)	Nazivna struja (a)	Ručni omjer	Maksimalna stabljika prečnik (mm)	Težina (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Dimenzije

Fryz višenamjenski električni aktuator

FRYZ multi-turn electric actuator

Model	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Model	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Dimenzije veze

Fryz višenamjenski električni aktuator

FRYZ multi-turn electric actuator

Tip obrtnog momenta

Model	Prirubnički kod	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Tip potiska

Model	Prirubnički kod	D	D1	D2	D1 max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
