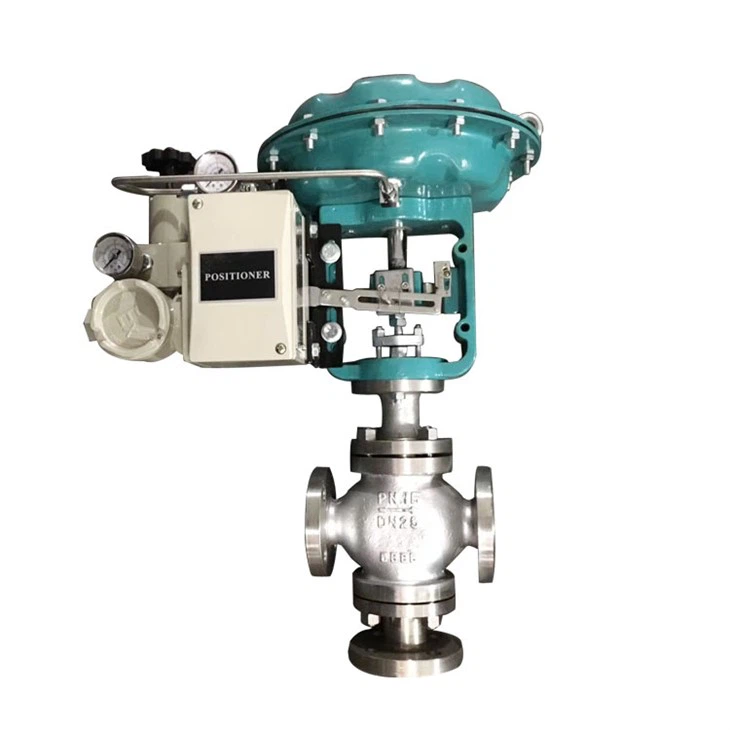

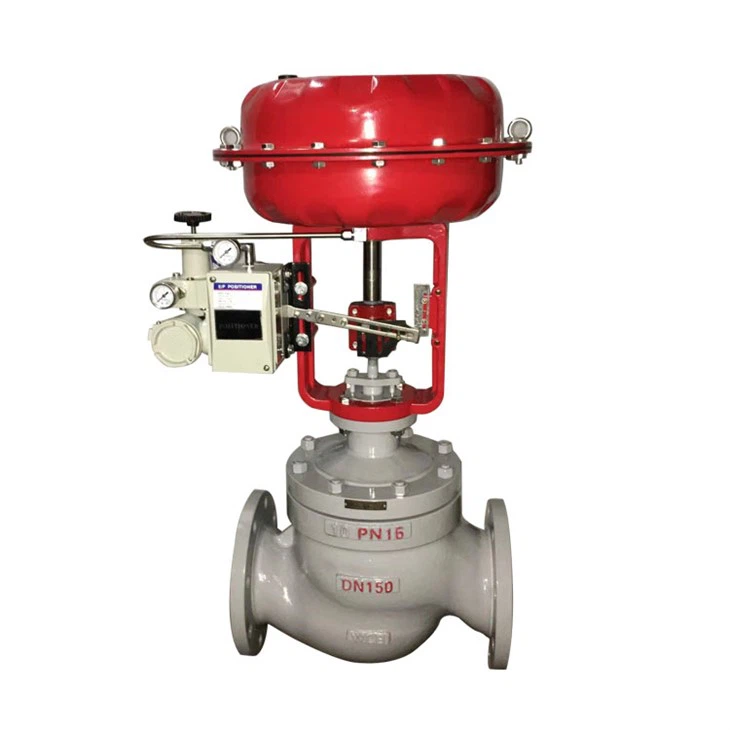

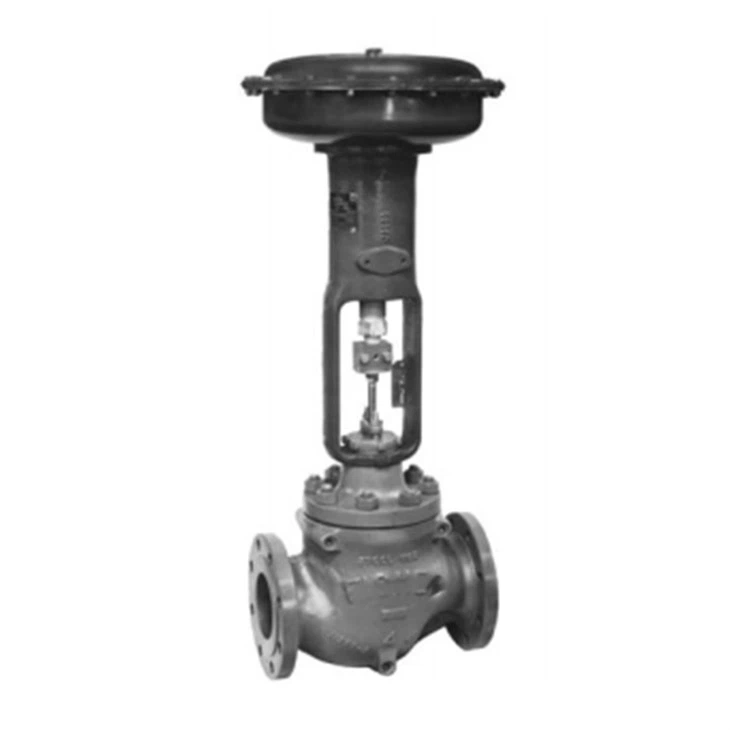

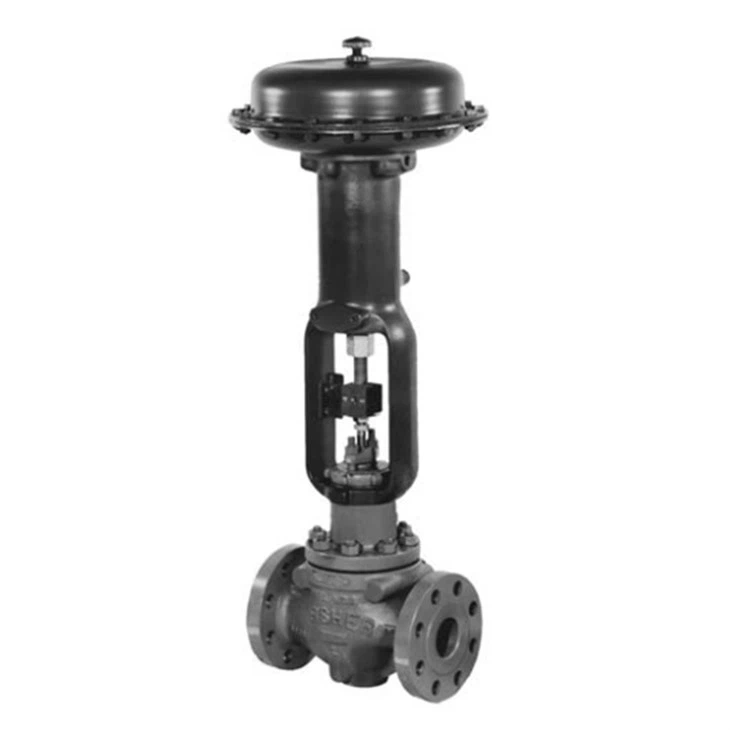

EZ kontrolni ventil sa kliznim vretenom
EZ ventili (slika 2) se koriste za prigušivanje ili on-off kontrolu širokog spektra tekućina i plinova. Dizajn kućišta sa jednim priključkom u obliku kugle nudi trim koji se brzo mijenja i naknadno vođeni, neuravnoteženi čep ventila. EZ ventil se koristi u aplikacijama za hemijsku ili preradu ugljovodonika ili gde god je potrebna kontrola nepodmazujućih, viskoznih ili drugih fluida kojima je teško rukovati. Sjedište od metala do metala standardno je za sve opće primjene u širokom rasponu padova tlaka i temperatura. Sjedište od metala do PTFE je opciono za nstrože zahtjeve za zatvaranje.
Porodica Valve
Karakteristike
Trim dizajniran za stabilnost-- Post vođenje obezbjeđuje stabilnost čepa ventila sa manjom šansom da se čep ventila zalijepi zbog nepodmazujućih ili ljepljivih procesnih tekućina ili nakupljanja uvučenih čvrstih tvari. Post vođenje stabilizira čep ventila u svim točkama u njegovom rasponu kretanja kako bi se smanjile vibracije, mehanička buka i trošenje ukrasa.
Usklađenost sa Zakonom o čistom zraku-- ENVIRO-SEAL sistemi za pakovanje (slika 4) koji obezbjeđuju poboljšanu brtvu stabla kako bi se spriječio gubitak procesne tekućine su dostupni. Ovi sistemi pakovanja imaju PTFE, Graphite ULF ili dupleks pakiranje sa aktivnim opterećenjem za smanjeno održavanje pakovanja.
Sour Service Capability-- Osim ako nije drugačije naznačeno, reference se odnose na NACE MR0175-2002. Dostupni su opcioni materijali koji zadovoljavaju NACE MR0103 i NACE MR0175 / ISO 15156. Zahtjevi za materijale prema ovim standardima variraju u zavisnosti od izdanja i godine izdavanja; specifičan standard mora biti specificiran.
Usklađenost sa evropskim standardima-- Ventili su dostupni sa dimenzijama navedenim po EN/DIN standardima. Vidi sliku 7.
Pouzdanost-- Procesni fluid teče kroz oblogu, ispirajući čvrste naslage iznad i ispod vodeće čahure, čime se smanjuje mogućnost zaglavljivanja čepa ventila.
Lako održavanje-- Brza promjenjiva obloga, sa pričvršćenim prstenom sjedišta, skraćuje vrijeme demontaže. Telo ventila može ostati u cjevovodu tokom uklanjanja dijelova ukrasa radi pregleda ili održavanja.
Fleksibilnost primjene-- Zahtjevi za niski protok mogu se zadovoljiti standardnim trimom ograničenog kapaciteta ili čepovima ventila Micro-Form, Micro-Flute ili Micro-Flow. Ako se promijene zahtjevi za protokom, ventil se može pretvoriti u trim pune veličine.
Ekonomični-- Pojednostavljeni protočni prolazi pružaju veće kapacitete od većine ventila iste veličine.
Trim Cartridge
Pored tradicionalnog izbora trimova navedenih u ovom biltenu proizvoda, neke konfiguracije Fisher EZ kontrolnih ventila su takođe dostupne sa Trim Cartridge-om. Trim Cartridge kombinuje sve komponente ukrasa ventila plus poklopac motora u jednom, serijalizovanom ulošku. Trim Cartridge pojednostavljuje popravku ventila pojednostavljujući nabavku, inventar i izvođenje popravke ventila i dostupan je i kao opcija trim u novim sklopovima ventila ili kao rješenje za popravku. U novim sklopovima ventila, Trim Cartridge pojednostavljuje nabavku dijelova za popravke, zalihe i budžetiranje. Trim Cartridge pruža potpunu popravku ukrasa i poklopca motora u jednom broju dijela, smanjujući količinu brojeva dijelova za narudžbu i jednu kutiju u inventaru. Takođe povećava tačnost budžetiranja za održavanje jer Trim Cartridge obezbeđuje konzistentniji trošak popravke trima zbog svoje pojednostavljene instalacije i kompletnog dizajna popravke trima. Kao deo za popravku, Trim Cartridge svodi proces popravke od više od 20 delova na jedan unapred sastavljeni kertridž za popravku, brtvu prstena sedišta i brtvu od tela do haube. Svaki Trim Cartridge dolazi sa sjedištem testiran na curenje da bi se isključio CL V i ima unaprijed postavljeno ENVIRO-SEAL pakovanje. Njegov tvornički sastavljen i testiran dizajn uvelike smanjuje složenost i omogućava pojednostavljenu instalaciju i skraćeno vrijeme popravke. Trim Cartridge se može koristiti kao kompletno rješenje za popravak obloge i poklopca za kontrolne ventile sa postojećim tradicionalnim trim ili Trim Cartridgeom. Trim Cartridge sadrži ENVIRO-SEAL PTFE pakovanje kao standardnu ponudu pakovanja. Ostale dostupne opcije pakovanja su ENVIRO-SEAL Graphite ULF i ENVIRO-SEAL duplex. Dostupni su i PEEK prstenovi protiv ekstruzije na visokim temperaturama. Trim Cartridge je potpuno kompatibilan unazad i ima iste karakteristike protoka kao uporedivi tradicionalni trim.

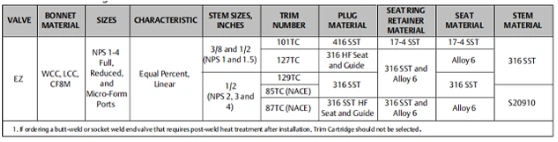

Tablica s ulošcima za trim (1)

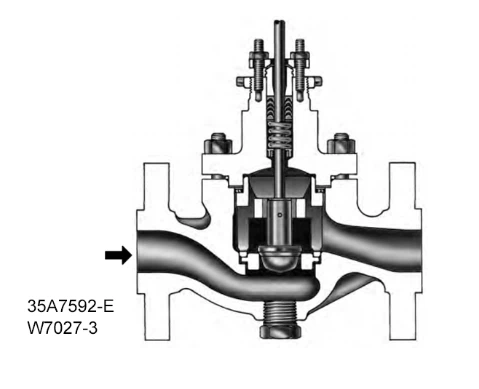

EZ segmentni sa opcionim čepom za odvod
ENVIRO-SEAL, HIGH-SEAL karakteristike
Odlične mogućnosti zaptivanja-- Sistem pakovanja pruža odlično zaptivanje, vođenje i prijenos sile opterećenja. Odlično zaptivanje ENVIRO-SEAL sistema može kontrolisati emisije ispod EPA (Agencija za zaštitu životne sredine) minimuma od 100 ppm (delova na milion).
Poboljšani vijek trajanja-- ENVIRO-SEAL i HIGH-SEAL dizajn sistema, vrlo glatka površina vretena i opterećenje pod velikim opterećenjem se kombinuju kako bi vam pružili dugu uslugu uz vrlo malo održavanja. Eksterno opterećenje pod naponom obezbeđuje konstantno opterećenje tokom životnog veka materijala za pakovanje, što uveliko smanjuje vašu potrebu za podešavanjem i održavanjem kutije za pakovanje.
Jednostavna instalacija u postojeće ventile-- Svi dijelovi potrebni za ugradnju sistema u postojeće ventile dostupni su u praktičnom kompletu.
Prilagodljiv za mnoge aplikacije-- ENVIRO-SEAL sistemi su dostupni sa PTFE ili grafitnim ULF pakovanjem za stabljike ventila prečnika 9,5 do 31,8 mm (3/8 do 1-1/4 inča). HIGH-SEAL sistemi sa grafitnim ULF pakovanjem dostupni su za stabljike ventila prečnika 9,5 do 50,8 mm (3/8 do 2- inča). Standardni ENVIRO-SEAL sistemi za pakovanje mogu se koristiti u vakuumskoj upotrebi sa prstenovima za pakovanje u standardnoj orijentaciji. Nije potrebno okretati ENVIRO-SEAL PTFE brtvene prstenove.

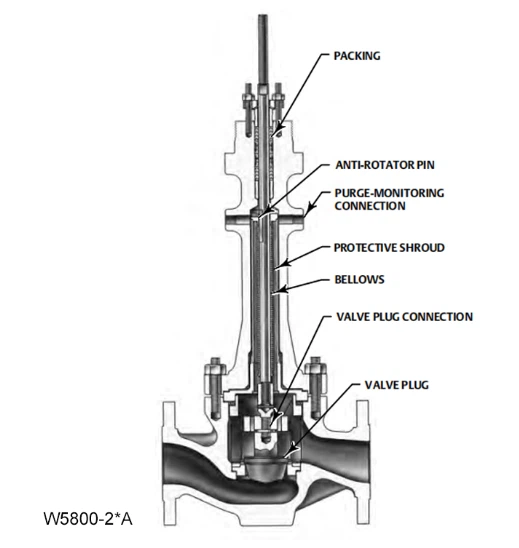

EZ ventil sa ENVIRO-SEAL poklopcem sa mehom
