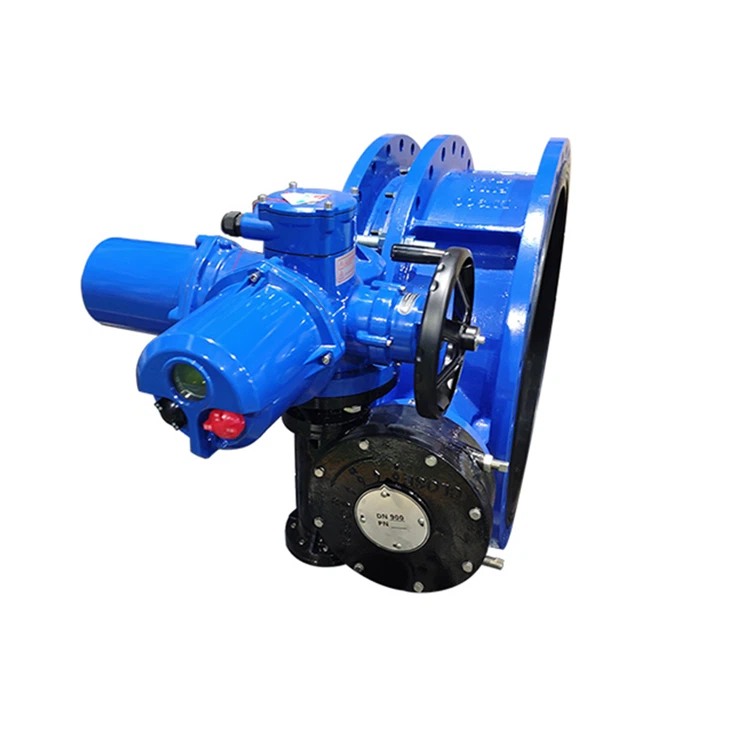

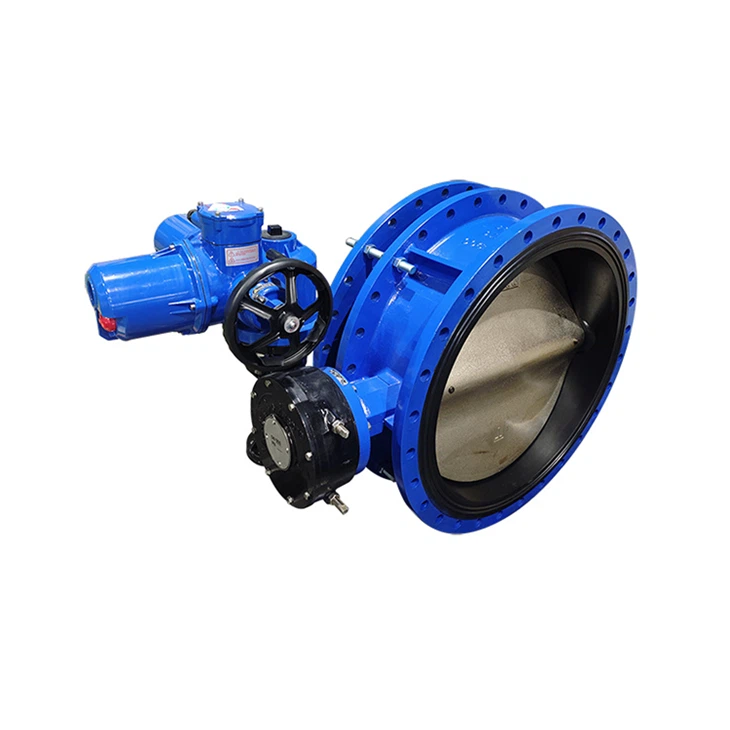

Teleskopski leptir ventil
Teleskopski leptir ventil je ventil koji koristi kružnu ploču od leptira kao i zatvaranje i zatvaranje i okreće se sa ventilom za otvaranje, zatvaranje i podešavanje tekućine. To je komponenta koja se koristi za postizanje uključivanja i kontrole protoka na cjevovodnoj sustavu.
pregled
Trenutno su teleskopski leptir ventili, kao komponenta koji se koristi za realizaciju uključivanja i kontrole protoka naftovodnoj sistemima, široko korišteni u mnogim poljima poput nafte, hemijske industrije, metalurgije, hidroelektrane itd. U poznatoj tehnologiji leptira , obrazac za brtvljenje uglavnom prihvaća mekanu brtvenu konstrukciju, a brtveni materijali su guma, politetrafluoroetilen itd. Zbog ograničenja strukturnih karakteristika, nije pogodna za industrije, otpornost na visoke pritisak, otpornost na visoke pritiska, otpornost na visoke pritiske, otpornost na visoke pritiska, otpornost na visoke pritiska, otpornost na visoke tlake i otpornost na koroziju i Otpornost na habanje. Relativno napredni leptir ventil je trostepentrični metalni brtvilo leptir ventil. Sjedalo ventila i sjedalo ventila povezane su komponente, a za brtvilo za brtvljenje ventila za brtvljenje ventila zavare se u legure otpornim na toplinu i otporne na koroziju. Višeslojni meki zaptivački prsten je fiksiran na ploči ventila. U usporedbi s tradicionalnim ventilom leptira, prednosti otpornosti na visoke temperature, jednostavan rad, bez trenja pri otvaranju i zatvaranju, a zaptivač se nadoknađuje dok se zatvara za zatvaranje, što poboljšava performanse za brtvljenje Leptir ventil i produžava svoj radni vijek.
Kompaktan i lagan
Jednostavan za rastavljanje i popravak, a može se instalirati u bilo kojem položaju
Jednostavna struktura
Kompaktan, nizak radni moment, brzo otvaranje sa rotacijom od 90 stupnjeva
Karakteristike protoka
Karakteristike protoka imaju tendenciju da su linearne, sa dobrim performansama regulacije
Struktura bez pinzija
Veza između tablice leptira i stabljike ventila prihvaća konstrukciju bez igle, što prevladava moguća interna mjesta za curenje
Dvosmjerna brtvljenje
Pečat je zamjenjiv, a brtva je pouzdana za postizanje dvosmjernog brtvljenja.
Sprej premaz
Ploča leptira može se prskati premazima poput najlona ili politetrafluoroetilena prema potrebama korisnika.
Strukturne karakteristike
Teleskopski leptir ima karakteristike jednostavne strukture, male veličine, male težine, male potrošnje materijala, male veličine instalacije, brzo prebacivanje, rezacija za rotaciju od 90 stupnjeva itd. Za isključivanje, povezivanje i podešavanje Medij u cjevovodu i ima dobre karakteristike kontrole tečnosti i zatvaranjem brtvene performanse. Kada je teleskopski leptir ventil u potpuno otvorenom položaju, debljina teleskopskog leptir ventila je jedina otpornost kada medij teče kroz tijelo ventila. Stoga je pad pritiska koji stvara ventil vrlo mali, pa ima dobre karakteristike kontrole protoka. Teleskopski ventil leptira ima dva tipa za brtvljenje: elastična brtva i metalna brtva. Ventil s metalnim brtvom teleskopskog leptir ventila uglavnom ima duži život od ventila s elastičnom brtvom, ali teško je postići potpuno brtvljenje. Metalne brtve mogu se prilagoditi većim radnim temperaturama, dok elastične brtve imaju oštećenje ograničenja temperature. Ako se teleskopski leptir od leptira mora koristiti kao kontrola protoka, glavna stvar je pravilno odabrati veličinu i vrstu ventila. Strukturni princip teleskopskog leptir ventila posebno je pogodan za izradu ventila velikog promjera. Teleskopski leptir ventili ne koriste se samo u općim industrijama kao što su nafta, plin, hemijska industrija i pročišćavanje vode, ali i u sustavu hlađenja termalnih elektrana. Uobičajeno korišteni teleskopski ventili leptira uključuju leptire u obliku rezine, leptire za prirubnice i leptire i zavarene leptire ventile. Leptir ventil tipa remen povezan je između dvije prirubnice za cijev s klinvima; Leptir ventil za prirubnice je ventil sa prirubnicama, a prirubnice na oba kraja ventila povezane su na prirubnice za cijev s vijcima; Dva krajnja lica leptiranog ventila zavarenog zavarenog zavarivanja zavareni su u cijev. Pojednostavljeni dizajn ploče leptira smanjuje gubitak otpornosti na tekućinu, koji se može smatrati proizvodom koji štedi energiju. Stabljika ventila je struktura za šipku koja je kaljena i ima dobru sveobuhvatnu mehanička svojstva i otpornost na koroziju i otpornost na abraziju. Kad se ventil za leptir otvori i zatvori, stabljika ventila se okreće samo umesto podizanja i spuštanja. Pakovanje stabljike ventila nije lako oštetiti i brtva je pouzdana. Popravljen je s PIN-om konusa ploče leptir, a prošireni kraj dizajniran je da se spreči da se ventil stabljika izvaja kada se stabljika ventila i ploča leptira slučajno razbijaju.
Mjere predostrožnosti
1 Prije montaže provjerite jesu li svi dijelovi električnog leptir ventila netaknuti i model je ispravan i provjerite da nema krhotina u tijelu ventila.
2. Stavite i ventil i aktuator u zatvoreno stanje.
3. Instalirajte pogon na ventil, a zatim provjerite da li su rupe vijaka poravnali i nema mnogo odstupanja, a zatim zategnite vijke.
4 Nakon instalacije, ispravite leptir ventil i promatrajte otvor i zatvaranje teleskopskog leptir ventila. Ako se nađe tijekom procesa pogrešaka, ventil je malo naporan na početku otvaranja i zatvaranja, a zatim je normalno, potrebno je smanjiti moždani udar dok se ventil ne otvori i zatvara bez curenja.
5. Leptir ventil treba sušiti prije instalacije i ne treba ga čuvati na otvorenom zraku
. Prije postavljanja leptira provjerite cjevovod kako biste osigurali da nema stranih stvari poput šljake zavarivanja u cjevovodu
7. Ručno otpornost na otpornost i zatvaranje teleskopskog tijela leptira je umjeren, a zakretnog momenta leptir ventila odgovara obrtnom momentu odabranog aktuatora.
8. Specifikacije prirubnice za povezivanje teleskopskog leptir ventila su ispravne, a prirubnica stezaljke cijevi u skladu je s prirubnicom za prirubnice leptira. Preporučuje se korištenje posebne prirubnice za ventile leptira, a prirubnice za ravne zavarivanje ne smiju se koristiti.
9. Potvrdite da je zavarivanje prirubnice tačna. Nakon instaliranja ventila leptira, prirubnica se ne smije ponovo zavariti kako bi se izbjeglo ljupki dijelovi.
10. Instalirana prirubnica naftovodu mora biti poravnana i poravnati sa ventilom leptira.
11. Instalirajte sve prirubnice i zategnite ih rukom. Potvrdite da su leptir ventil i prirubnica poravnali, a zatim pažljivo otvorite i zatvorite leptir ventil kako biste osigurali fleksibilno otvaranje i zatvaranje.
12. potpuno otvorite ventil i zategnite vijke u dijagonalnom redoslijedu sa ključem. Nije potrebna brtva. Nemojte previše zategnite vijke kako biste spriječili ozbiljnu deformaciju prstena ventila i prekomjernog otvora za otvaranje i zatvaranje i zatvaranje.
