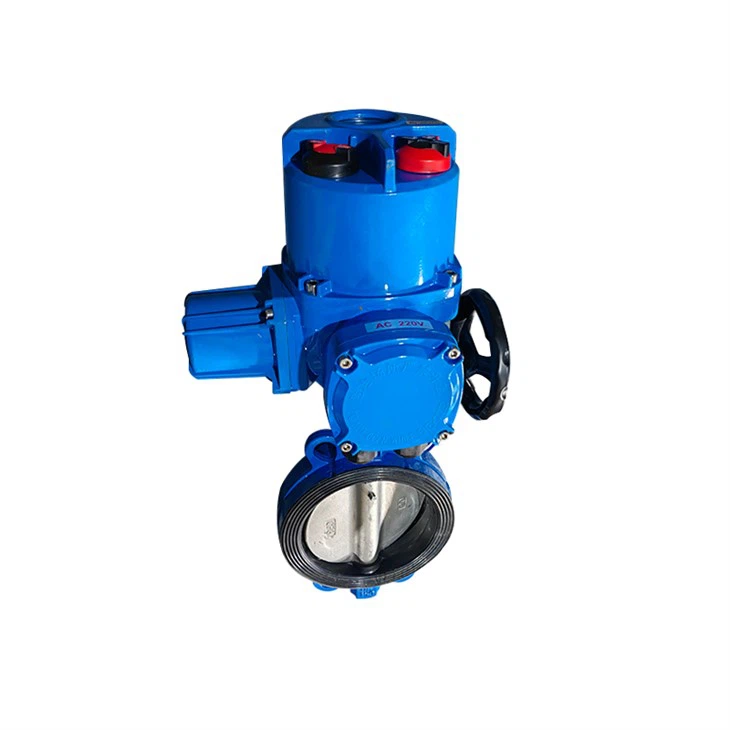

Leptir ventil sa mekom brtvom
Debljina električnog leptir ventila je tanja od debljine leptir ventila prirubnice. Nema prirubnica na oba kraja kućišta ventila, samo nekoliko rupa za vijke za vođenje. Ventil je spojen na prirubnicu na kraju cijevi pomoću seta vijaka/matica, što je općenito primjenjivo Pogodno za mjesta sa uskim prostorom ili ograničenim cjevovodima. Prednost je što se lakše rastavlja, cijena ventila je niža i zauzima manje prostora. Međutim, nedostatak je što ako postoji problem s jednom zaptivnom površinom, obje zaptivne površine moraju se rastaviti!
Trenutno, kao komponenta koja se koristi za realizaciju on-off i kontrole protoka u cevovodnim sistemima, leptir ventili sa mekim zaptivačem imaju široku primenu u mnogim oblastima kao što su nafta, hemijska industrija, metalurgija, hidroenergetika, itd. U poznatom leptir ventilu tehnologija, njegov oblik zaptivke uglavnom ima zaptivnu strukturu, a zaptivni materijal je guma, politetrafluoroetilen, itd. Zbog ograničenja strukturnih karakteristika, nije pogodan za industrije kao što su otpornost na visoke temperature, otpornost na visok pritisak, otpornost na koroziju i otpornost na habanje. Relativno napredan leptir ventil je leptir ventil sa metalnom brtvom sa tri ekscentra. Telo ventila i sjedište ventila su spojene komponente, a zaptivni površinski sloj sjedišta ventila zavaren je od legiranih materijala otpornih na toplinu i koroziju. Višeslojni meki zaptivni prsten za slaganje pričvršćen je na ploču ventila. U poređenju sa tradicionalnim leptir ventilom, ovaj leptir ventil ima prednosti otpornosti na visoke temperature, jednostavnog rukovanja, nema trenja pri otvaranju i zatvaranju, a brtva se kompenzuje kako se obrtni moment mehanizma prenosa povećava prilikom zatvaranja, što poboljšava performanse zaptivanja leptir ventila i produžava mu vijek trajanja.
Na oba kraja kućišta leptir ventila električne prirubnice nalaze se prirubnice koje su povezane sa prirubnicom cevovoda. Performanse zaptivanja su pouzdanije od onih kod leptirastih ventila. Obično se koristi na mjestima većeg prečnika ili većeg pritiska, ali je cijena relativno niska.
Prije ugradnje leptir ventila na pločicu, mora se prvo postaviti ravno. Zapamtite da ga ne udarate po volji. Nakon povlačenja na instalacijsku dužinu tokom ugradnje, nije dozvoljeno projektirati cjevovod na licu mjesta bez posebne dozvole. Rastavite leptir ventil na oblatne po želji, ovo je ono što trebamo znati prije ugradnje. Istovremeno, svi moraju znati da se leptir ventil može ugraditi u bilo koji položaj, ali nakon što je leptir ventil postavljen, potrebno je leptir ventil postaviti duž linije i napraviti nosač za leptir oblatne. ventil. Kada je nosač napravljen, koristi se. Strogo je zabranjeno skidati nosač tokom tog vremena.
Industrijska primjena
Princip strukture leptir ventila
Leptir ventil (također poznat kao klapni ventil) je regulacioni ventil sa kružnim ventilom ili diskom kao zatvaračem. Uglavnom se sastoji od tijela ventila, stabla ventila, leptir ploče i zaptivnog prstena. Telo ventila je cilindrično, sa kratkom aksijalnom dužinom i ugrađenom leptir pločom. Leptir ploča leptir ventila se postavlja u pravcu prečnika cevi. U cilindričnom kanalu tijela leptir ventila, leptir ploča u obliku diska rotira oko ose, a ugao rotacije je između 0 stepeni i 90 stepeni. Kada se zakrene za 90 stepeni, ventil je potpuno otvoren.
Prikaz proizvoda
