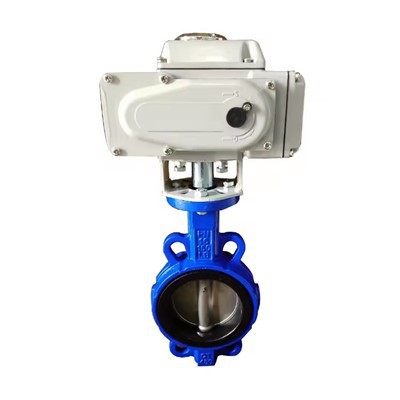

električni leptir ventil
Karakteristike
· Leptir ventil ima karakteristike jednostavne strukture, male veličine, male težine, male potrošnje materijala, male veličine ugradnje, brzog prebacivanja, 90 stepeni povratne rotacije, malog obrtnog momenta, itd. Koristi se za odsecanje, povezivanje i podešavanje medijum u cevovodu, i ima dobre karakteristike kontrole tečnosti i performanse zatvaranja. Kada je leptir ventil u potpuno otvorenom položaju, debljina leptiraste ploče je otpor medija koji teče kroz tijelo ventila, tako da je pad tlaka koji stvara ventil vrlo mali, tako da ima dobre karakteristike kontrole protoka. Leptir ventili imaju dva tipa zaptivača: meku zaptivku i metalnu zaptivku. Za ventile sa mekim zaptivačem, zaptivni prsten se može ugraditi u telo ventila ili pričvrstiti na periferiju leptiraste ploče.
Ventili sa metalnim brtvama općenito imaju duži vijek trajanja od ventila sa mekim zaptivkama, ali je teško postići potpuno zaptivanje. Metalne zaptivke se mogu prilagoditi višim radnim temperaturama, dok meke brtve imaju nedostatak što su ograničene temperaturom.
Ako je potrebno da se leptir ventil koristi kao kontrola protoka, glavna stvar je pravilno odabrati veličinu i vrstu ventila. Konstruktivni princip leptir ventila je posebno pogodan za izradu ventila velikog prečnika. Leptir ventili se ne koriste samo u opštoj industriji kao što su nafta, gas, hemijska industrija i tretman vode, već i u sistemu rashladne vode termoelektrana.
Uobičajeno korišteni leptir ventili uključuju leptir ventile tipa wafer, leptir ventile tipa prirubnice i leptir ventile sa čeonim zavarom. Leptir ventili tipa pločice koriste vijke za spajanje ventila između dvije prirubnice cijevi; leptir ventili tipa prirubnice imaju prirubnice na ventilu, a prirubnice na oba kraja ventila su spojene na prirubnice cijevi vijcima; Leptir ventili sa sučeonim zavarom imaju oba kraja zavarena na cijev.
Tehnički parametri
· Nominalni prečnik, DN50-DN3000 (2"-120")
· Pritisak: PN6-PN16 (clss150)
· Radna temperatura: 20 stepeni -200C +
· Način povezivanja: tip wafer
Glavni materijali
· Telo ventila: duktilno gvožđe, ugljenični čelik, nerđajući čelik
· Ploča ventila: nodularno željezo, nehrđajući čelik, legirani čelik, itd.
· Sjedište ventila: EPDM, NBR VITON, itd.
Prednosti
1. Otvaranje i zatvaranje je zgodno i brzo, štedi rad, a otpornost tekućine je mala, tako da se može često koristiti.
2. Struktura je jednostavna, spoljne dimenzije su male, konstrukcijska dužina je kratka, zapremina je mala, a težina je mala, što je pogodno za ventile velikog prečnika.
3. Može transportovati blato, a tečnost se minimalno akumulira na otvoru cevi.
4. Pod niskim pritiskom može se postići dobro zaptivanje.
5. Dobre performanse podešavanja.
6. Kada je potpuno otvoren, efektivno područje protoka kanala sjedišta ventila je veliko, a otpor tekućine je mali.
7. Moment otvaranja i zatvaranja je mali. Budući da su leptir ploče s obje strane rotirajuće osovine u osnovi pod utjecajem medija, a smjer obrtnog momenta je suprotan, lakše se otvaraju i zatvaraju.
8. Materijal površine za zaptivanje je uglavnom napravljen od gume i plastike, tako da je performansa zaptivanja niskog pritiska dobra.
9. Jednostavan za instalaciju.
10. Fleksibilan rad koji štedi rad, mogu se odabrati ručne, električne, pneumatske i hidraulične metode
Sastav proizvoda
Karakteristike ·
· Dizajn kućišta ventila sa potpuno gumom
· Prolazno vratilo bez klina, ploča lučnog ventila
· Dvosmjerni tlačni ležaj, dvosmjerno zaptivanje
· Trostruka brtva vretena
· Različite konfiguracije materijala, primjena različitih medija
Pregled aplikacije
· Centralni gumeni ventili za medije se široko koriste u elektroenergetskim, metalurškim, hemijskim, prehrambenim, komunalnim i elektroenergetskim sistemima kao uređaji za isključivanje ili regulaciju za tečne, gasne i polutečne cevovode, kao što su mokro odsumporavanje, tretman vode , protivpožarna zaštita i komunalne cijevi itd.
