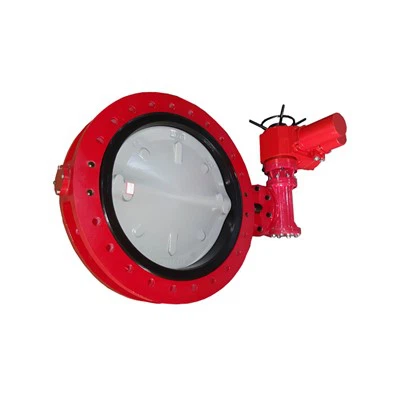

Električni metalni zaptivni leptir ventil
Princip strukture
Leptir ventil (također poznat kao preklopni ventil) je regulacioni ventil sa kružnim ventilom ili diskom kao zatvaračem. Uglavnom se sastoji od tijela ventila, stabla ventila, leptir ploče i zaptivnog prstena. Telo ventila je cilindrično, sa kratkom aksijalnom dužinom i ugrađenom leptir pločom. Leptir ploča leptir ventila se postavlja u pravcu prečnika cevi. U cilindričnom kanalu tijela leptir ventila, leptir ploča u obliku diska rotira oko ose, a ugao rotacije je između 0 stepeni i 90 stepeni. Kada se zakrene za 90 stepeni, ventil je potpuno otvoren.
Leptir ventil je jednostavne strukture, male veličine i male težine, a sastoji se od samo nekoliko dijelova. Štaviše, potrebno ga je samo zarotirati za 90 stepeni da bi se brzo otvorio i zatvorio, što je jednostavno za rukovanje. Istovremeno, ventil ima dobre karakteristike kontrole tečnosti. Kada je leptir ventil u potpuno otvorenom položaju, debljina leptiraste ploče je jedini otpor kada medij teče kroz tijelo ventila. Stoga je pad pritiska koji stvara ventil vrlo mali, tako da ima dobre karakteristike kontrole protoka. Leptir ventili imaju dva tipa zaptivanja: elastičnu zaptivku i metalnu zaptivku. Za elastične zaptivne ventile, zaptivni prsten može biti ugrađen u tijelo ventila ili pričvršćen na periferiju leptiraste ploče.
Leptir ventili sa metalnim zaptivkama generalno imaju duži životni vek od elastično zaptivenih leptir ventila, ali je teško postići potpuno zaptivanje. Leptir ventili zaptiveni metalom mogu da se prilagode višim radnim temperaturama, dok leptir ventili sa elastičnim zatvaranjem imaju nedostatak što su ograničeni temperaturom.
Ako je potreban leptir ventil da se koristi kao kontrola protoka, glavna stvar je odabrati ispravnu veličinu i vrstu ventila. Konstruktivni princip leptir ventila je posebno pogodan za izradu ventila velikog prečnika. Leptir ventili se ne koriste samo u opštoj industriji kao što su nafta, gas, hemijska industrija i tretman vode, već se koriste i u sistemu rashladne vode termoelektrana.
Uobičajeni leptir ventili uključuju leptir ventile i leptir ventile sa prirubnicama. Leptir ventili tipa napolitanke koriste klinove za spajanje ventila između dvije prirubnice cijevi. Leptir ventili tipa prirubnice imaju prirubnice na ventilu, a vijci se koriste za povezivanje prirubnica na oba kraja ventila na prirubnice cijevi.
Otpornost na visok pritisak
Zadebljano tijelo ventila, visoka tvrdoća, jaka žilavost, otpornost na visok pritisak, jaka otpornost na pritisak i sposobnost sprječavanja pukotina
Turbinski prijenos, brz i štedljiv
Generalna glava turbine. Prekidač štedi rad, tijelo ventila je podebljano, težina je teža i sigurnija
princip upotrebe i uputstva za instalaciju
Odnos između otvaranja leptir ventila i brzine protoka se u osnovi mijenja u linearnoj proporciji. Ako se koristi za kontrolu protoka, njegove karakteristike protoka su također usko povezane s otporom cjevovoda protoku. Na primjer, ako su dva cjevovoda opremljena istim promjerom ventila i istim oblikom, ali je koeficijent gubitka u cjevovodu različit, brzina protoka ventila će biti vrlo različita.
Ako je ventil u stanju velike amplitude prigušivanja, na stražnjoj strani ploče ventila može doći do kavitacije, što može oštetiti ventil. Obično se koristi izvan 15 stepeni. Kada je leptir ventil u srednjem otvoru, oblik otvora formiran od tijela ventila i prednjeg kraja leptir ploče je centriran na osi ventila, a dvije strane formiraju različita stanja. Prednji kraj leptir ploče s jedne strane se kreće u smjeru toka vode, a prednji kraj leptir ploče s druge strane kreće se u smjeru toka vode. Stoga jedna strana tijela ventila i ploča ventila čine otvor u obliku mlaznice, a druga strana je slična otvoru u obliku prigušnice. Brzina protoka na strani mlaznice je mnogo veća od one na strani prigušivanja, a negativni pritisak će se generisati ispod ventila na strani prigušivača, često se gumene zaptivke mogu odvojiti.
Radni moment leptir ventila ima različite vrijednosti zbog različitih otvaranja i smjera otvaranja i zatvaranja ventila. Za horizontalne leptir ventile, posebno ventile velikog prečnika, ne može se zanemariti obrtni moment koji stvara dubina vode i razlika glave između gornjeg i donjeg vratila ventila. Osim toga, kada je koljeno ugrađeno na ulaznoj strani ventila, doći će do strujanja prednapona i obrtni moment će se povećati. Kada je ventil na srednjem otvoru, radni mehanizam treba da se samozaključava zbog efekta hidrodinamičkog momenta.
Karakteristike proizvoda
Mala veličina i mala težina: i zapremina i težina su 1/3 proizvoda ventila;
Predivna i izdašna: školjka od livene legure. Izgled je fin i gladak i smanjuje elektromagnetne smetnje;
Kompletne funkcije: tip prekidača (tj. pasivni kontakt), tip proporcionalne kontrole i tip inteligentnog podešavanja;
Jednostavan za upotrebu: nije potrebna inspekcija. Bez ulja, otporan na rđu i vodootporan, može se postaviti pod bilo kojim uglom;
Višestruke zaštite: električno ograničenje, mehaničko ograničenje, zaštita od pregrijavanja, zaštita od preopterećenja, zaštita od niske temperature;
Razni prekršaji: 5 sekundi, 8 sekundi. 15 sekundi, 30 sekundi. 50 sekundi, 100 sekundi, itd.;
CNC podešavanje: visoko integrisani inteligentni moduli, digitalna podešavanja, digitalno podešavanje, visoko precizna samodijagnoza, nema potrebe za pozicionerima, automatska kontrola, jedna mašina sa više funkcija;
Sigurnosna garancija: Položen test otpornosti na napon AC1500V, visoko izolovani motor H klase kako bi se osigurala sigurnost tijela i proizvodnje;
Usklađivanje je jednostavno, koristeći jednofazno, trofazno i jednosmjerno napajanje. Eksterno ožičenje je jednostavno.
Karakteristike performansi
1. Ovaj ventil ima troekscentričnu zaptivnu strukturu, gotovo bez habanja na sjedištu ventila i leptir ploči, i ima čvršću funkciju brtvljenja kada je zatvoren.
2. Zaptivni prsten je napravljen od nerđajućeg čelika, koji ima dvostruke prednosti metalnog tvrdog zaptivanja i elastičnog zaptivanja. Ima odlične performanse zaptivanja bez obzira pod niskim ili visokim temperaturama, a ima karakteristike otpornosti na koroziju i dug životni vijek.
3. Zaptivna površina leptir ploče je izrađena od tvrde legure na bazi kobalta. Brtvena površina je otporna na koroziju i ima dug vijek trajanja.
4. Ovaj ventil ima funkciju dvosmjernog zaptivanja. Nije ograničen smjerom protoka medija niti je pod utjecajem prostornog položaja tokom instalacije. Može se instalirati u bilo kojem smjeru.
Strukturne karakteristike i upotreba
Proizvodi serije leptir ventila sa metalnom brtvom su leptir ventili koji štede energiju dugog veka trajanja. Proizvodi su usklađeni sa nacionalnim standardima JB/T8527-97 (metalni leptir ventil), GB/T13927-92 (univerzalni test tlaka ventila) standardima i drugim srodnim standardima za ventile. Ovaj proizvod se sastoji od tijela ventila, leptiraste ploče, zaptivnog prstena, mehanizma prijenosa i drugih glavnih komponenti. Njegova struktura je dizajnirana po trodimenzionalnom ekscentričnom principu, a nova tehnologija obrade kompatibilna s elastičnim zaptivačem i tvrdim i mekim višeslojnim brtvljenjem omogućava leptir ventilu da smanji svoju silu obrtnog momenta tokom rada, postižući funkcije uštede rada i energije. . Ovo osigurava ukupnu pouzdanost leptir ventila u smislu otpornosti na koroziju, otpornosti na visoke temperature i otpornosti na habanje. Ovaj leptir ventil je pogodan za upotrebu u prehrambenoj, medicinskoj, petrohemijskoj industriji, elektranama, čeličanama, industrijskoj zaštiti životne sredine, tretmanu vode i visokim zgradama, kao najbolji uređaj za regulaciju protoka i odsecanje fluida u vodovodnim i odvodnim cjevovodima.
