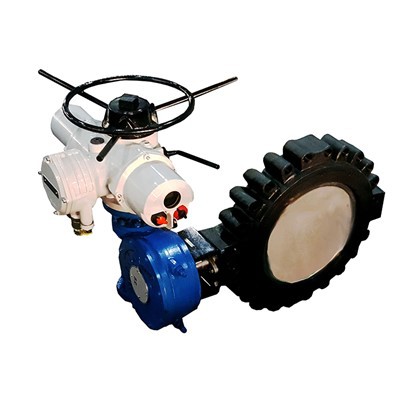

QT sa leptir ventilom sa mekim zaptivkom prirubnice
Leptir ventili sa mekim zaptivnim prirubnicama se široko koriste u naftnoj, hemijskoj, prehrambenoj, farmaceutskoj, proizvodnji papira, industrijskoj zaštiti životne sredine, drenaži, visokogradnji cjevovoda sa nominalnim pritiskom: manjim ili jednakim 1,6 MPa, primenljiva temperatura:<200°C, and can be used in a variety of corrosive, Non-corrosive gas, liquid, fluid and solid powder pipelines and containers are used to open and close or regulate the flow of media.
Karakteristike:
1. Mali i lagani, lako se rastavljaju i popravljaju i mogu se instalirati na bilo kojoj lokaciji.
2. Struktura je jednostavna i kompaktna, a rotacija od 90 stepeni se brzo otvara i zatvara.
3. Radni moment je mali, štedi rad i lagan.
4. Područje karakteristike protoka je pravo i performanse podešavanja su dobre.
5. Postignite potpuno zaptivanje i nulto curenje u eksperimentima s plinom.
6. Odaberite različite materijale dijelova i budite primjenjivi na različite medije.
Tipovi prirubnica leptir ventila
Prirubnica leptir ventila naziva se prirubnička ploča ili prirubnički dijelovi. To je proizvod koji povezuje ventile i cijevi u cjevovodima. Posebne prirubnice leptirastih ventila su iste kao obične prirubnice, ali su unutrašnje rupe drugačije. Posebna prirubnica za leptir ventil ima malu unutrašnju rupu i dodatni prorez za umetanje cijevi.
Prirubnice leptir ventila mogu biti pojedinačne ili kombinovane, kao što su prirubnice na oba kraja ventila kako bi se olakšala ugradnja vijaka. Veza prirubnice na prirubnicu između jednog kraja cijevi i drugog kraja, ili spojni spoj, odnosi se na sklopivu vezu u kojoj su prirubnice, brtve i vijci međusobno povezani kao skup kombiniranih brtvenih struktura. Prirubnice cijevi odnose se na cjevovodne uređaje. Prirubnica koja se koristi za centralne cijevi odnosi se na prirubnicu ventila. Prirubnica ima rupe. Vijci čvrsto povezuju dvije prirubnice, a prirubnice su zapečaćene brtvama.
[Materijal prirubnice leptir ventila]
NO. 20,A105,Q235A,12Cr1MoV,16MnR,15CrMo,18-8,321,304,304L,316,316L.
[Oblik zaptivne površine]
Ravna površina (FF), uzdignuta površina (RF), konveksna površina (M), konkavna površina (F), konkavna i konveksna površina (MF), površina klina (T), površina utora (G), površina pera i utora (TG ), prstenasta spojna površina (RJ).
[Prema standardima petrohemijske industrije]
Prirubnica s navojem (PT), prirubnica za sučeono zavarivanje (WN), ravna prirubnica za zavarivanje (SO), prirubnica za zavarivanje utičnice (SW), labava prirubnica (LJ), poklopac prirubnice (nije navedeno).
[Prema standardima mašinske industrije]
Integralna prirubnica, prirubnica za sučeono zavarivanje, ploča ravna prirubnica za zavarivanje, labava prirubnica prstena za sučeono zavarivanje, labava prirubnica ravne prstenaste ploče za zavarivanje, labava prirubnica s prstenastom pločicom s prirubnicom, poklopac prirubnice.
Osnovno poznavanje leptir ventila prirubnice
Leptir ventil s prirubnicom uvodi koncept dizajna samozaptivke, u kojem veza između diska ventila i osovine ventila usvaja patentiranu strukturu klinova na izvlačenje.
Glavne karakteristike ovog ventila su pouzdano zaptivanje, dvosmerno zaptivanje i čvrst spoj bez labavljenja, što ventil čini dugotrajnim. Njegove karakteristike su sledeće:
Dvosmjerno zaptivanje Obično, zbog svojih strukturnih razloga, tradicionalni leptir ventili ne mogu dobro zaptiti pod radnim pritiskom u suprotnom smjeru (ne pogoduje smjeru zaptivanja). Trenutno ne postoje obavezne odredbe za dvosmjerno zaptivanje u relevantnim nacionalnim standardima. To je zato:
1. Usvojite koncept dizajna samozaptivke. Zaptivni prsten diska ventila je direktno ugrađen u disk ventila sa gumom u obliku cik-cak, bez potrebe za tlačnim prstenovima ili zavrtnjima. Time se izbjegava neravnomjerno naprezanje zaptivnog prstena uzrokovano tradicionalnim zaptivačem potisne ploče, što uzrokuje otpadanje vijaka i prerano oštećenje zaptivnog prstena. Problem. Pod dejstvom radnog pritiska u suprotnom smeru, zaptivni prsten stvara samozaptivnu silu, koja povećava specifični pritisak zaptivanja i čvrsto pritiska sedište ventila. Što je veći radni pritisak u suprotnom smeru, to je veća sila samozaptivke, čime se stvaraju zaptivni prsten i sedište ventila. Kombinacija je čvrsta i postiže dvosmerni efekat brtvljenja.
2. Disk ventila ima dobru krutost i nije lako deformisan. Disk ventila leptir ventila DN300 ili više ima dvostruku ravnu ploču rešetkastog toka, koja ima mali otpor protoka i dobru krutost. Nije lako deformisati pod obrnutim radnim pritiskom, tako da zaptivni prsten neće odstupiti od najbolje tačke zaptivanja sedišta ventila kako se disk ventila deformiše. , čime se osigurava efekat brtvljenja zaptivnog prstena.
3. Gumeni zaptivni prsten ima dug radni vek
(1) Zbog koncepta samozaptivnog dizajna, mala smetnja između gumenog prstena i sjedišta ventila od nehrđajućeg čelika održava samo početno zaptivanje, tako da se specifični pritisak potreban za zaptivanje povećava kako se povećava pritisak u sistemu.
(2) Osim toga, postoji takozvani žljeb za "disanje" za popuštanje elastičnosti gume u cik-cak žljebu, tako da guma ima određeni prostor za širenje kada je pod pritiskom, tako da će elastični zamor ne nastaju u dugotrajnom radu, tako da je pečat vek trajanja prstena znatno produžen u odnosu na tradicionalne tipove.
Princip strukture leptir ventila
Leptir ventil (također poznat kao preklopni ventil) je regulacioni ventil sa kružnim ventilom ili diskom kao zatvaračem. Uglavnom se sastoji od tijela ventila, stabla ventila, leptir ploče i zaptivnog prstena. Telo ventila je cilindrično, sa kratkom aksijalnom dužinom i ugrađenom leptir pločom. Leptir ploča leptir ventila se postavlja u pravcu prečnika cevi. U cilindričnom kanalu tijela leptir ventila, leptir ploča u obliku diska rotira oko ose, a ugao rotacije je između 0 stepeni i 90 stepeni. Kada se okrene za 90 stepeni, ventil je potpuno otvoren.
