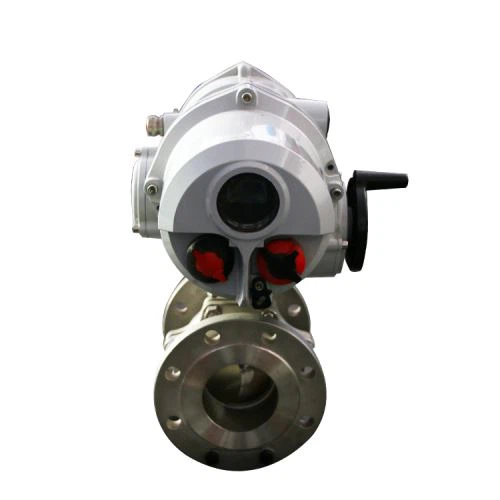

On-off trosmjerni kuglasti ventil
Glavni tehnički parametri aktuatora
1. Napajanje: konvencionalno trofazno 380V (50Hz) jednofazno 220V (50Hz) Specijalno trofazno 415V (50Hz, 60Hz) 440V (50Hz, 60Hz)
2. Temperatura okoline je: -20 stepen ~+50 stepen.
3. Relativna vlažnost okoline: ne više od 90% (25 stepeni).
4. Nadmorska visina: ne više od 1000m.
5. Nivo zaštite: IP67. (Pogledajte GB4208-2008 za detalje)
6. Radni ciklus: kratkotrajni radni ciklus, nominalno vrijeme je 10 min
7. Zahtjevi za radni uvjeti: bez jakih vibracija.
Karakteristike električnog metalnog zaptivnog kuglastog ventila
1. Sa stanovišta materijala Električni tvrdo zaptiveni kuglasti ventili koriste metalna sjedišta ventila, uglavnom od nehrđajućeg čelika + karbida, sa relativno visokom preciznošću obrade i zahtjevima procesne tehnologije, te širokim spektrom primjena. Mogu se koristiti u uslovima rada sa normalnom temperaturom, niskim temperaturama i visokim temperaturama i visokim pritiskom.
2. Iz perspektive strukturalnog mehanizma Električni tvrdo zaptiveni kuglasti ventili mogu izdržati visoke temperature, otporni su na habanje i imaju dobra mehanička svojstva. Nedostatak je što je učinak brtvljenja ovog zaptivača loš. (Općenito, preporučuje se upotreba čvrsto zatvorenih kuglastih ventila za medije koji sadrže čvrste čestice ili su abrazivni, a imaju temperaturu veću od 250 stepeni.)
3. Od nivoa curenja ventila Tvrdo zaptiveni ventili: uglavnom Klasa V, do Klasa VI.

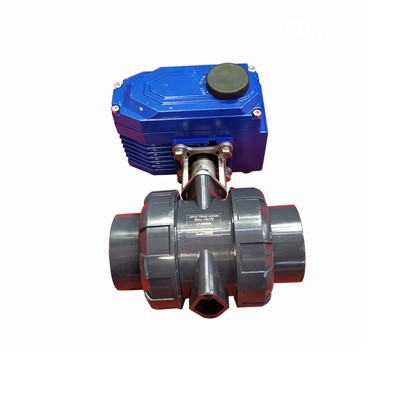

Trosmjerni kuglasti ventil
Električni trosmjerni kuglasti ventil je novi tip trosmjernog prekidača kugličnog ventila, koji se može koristiti za kontrolu preokreta, divergencije ili slivanja medija u tri cjevovoda. Prema različitim strukturama kugličnog jezgra, može se podijeliti na tip T ili L. Električni kuglasti ventil tipa T Razlika između trosmjernog kuglastog ventila i električnog trosmjernog kuglastog ventila L uglavnom leži u razlici u unutrašnjoj strukturi. Nema razlike u izgledu! Kuglasti ventil T-tipa može povezati tri ortogonalna cjevovoda jedan s drugim i prekinuti treći kanal kako bi podijelio i spojio protok, dok kuglasti ventil tipa L može povezati samo dva međusobno ortogonalna cjevovoda i ne može održavati međusobni protok trećeg. cjevovoda u isto vrijeme. Povezivanje igra samo ulogu distribucije.
Princip rada kugličnog ventila
Dio za otvaranje i zatvaranje kugličnog ventila je sfera sa kružnim kanalom, koji se okreće oko ose okomite na kanal. Kuglica se rotira sa stablom ventila kako bi se postigla svrha otvaranja i zatvaranja kanala. Kuglični ventil treba samo da se zakrene za 90 stepeni i mali obrtni moment da se čvrsto zatvori. U skladu sa potrebama radnih uslova, mogu se sastaviti različiti pogonski uređaji za formiranje kugličnih ventila sa različitim metodama upravljanja, kao što su električni kuglasti ventili, pneumatski kuglični ventili, hidraulični kuglični ventili itd.
Kada se kuglasti ventil okrene za 90 stepeni, ulaz i izlaz bi trebali imati sferne površine, čime se ventil zatvara i prekida protok medija.
Primjena proizvoda
