Kuglasti ventil tipa V
Provjera kvaliteta proizvoda prije napuštanja tvornice
1. Pregledajte proizvode proizvedene na proizvodnoj liniji električnih aktuatora svaki dan, 100% inspekcija. Prvo otvorite poklopac indikatora i provjerite da li je ožičenje lijepo, da li su granični bregovi u smjeru otvaranja i zatvaranja potpuno podignuti i da li je položaj pokazivača u skladu sa stvarnim položajem aktuatora. , da li su zavrtnji iznutra zategnuti, provjerite da li je stražnji poklopac ispravan i provjerite ima li ljuštenja boje na izgledu električnog aktuatora. Prljavština, ručni ključ, vodootporni konektor, ručni utikač za prašinu, kontrolno staklo i uvodnica za kontrolno staklo su instalirani. Nakon što je sve ispravno, koristite mašinu za lasersko označavanje da označite broj proizvoda na poleđini električnog aktuatora. Broj proizvoda treba sadržavati datum dana i na kraju staviti pjenu u skladište.
2. Pregled kompletnih setova ventila: Nakon što operater proizvodne linije za instalaciju ventila završi otklanjanje grešaka, on će odnijeti proizvodni nalog inspektoru kvalitete, a inspektor kvalitete će provjeriti proizvodni nalog i proizvode jedan po jedan (inspekcijski predmeti: ventil količina, prečnik, materijal, način priključka Da li je pritisak u skladu sa proizvodnim nalogom, da li je napon, tip upravljanja, način povezivanja električnog aktuatora, da li je proizvod otporan na eksploziju i da li je u skladu sa proizvodnjom red, da li su vijci ventila i elektromotora zategnuti, da li nedostaju)
3. Inspekcija prije pakovanja: Provjerite da li su količina proizvoda, model, napon, način kontrole i rezervni dijelovi u skladu sa proizvodnim nalogom.
4. Inspekcija nasumičnih inspekcijskih proizvoda u centru za obradu: Jednom ujutro i popodne svakog dana, odnesite listu inspekcijskih artikala u centar za obradu i nasumično odaberite prerađeni proizvod iz svake mašine. Pronađite operatera centra za obradu i zamolite ga da izmjeri jednu po jednu prema listi inspekcijskih predmeta. , i vodi evidenciju.

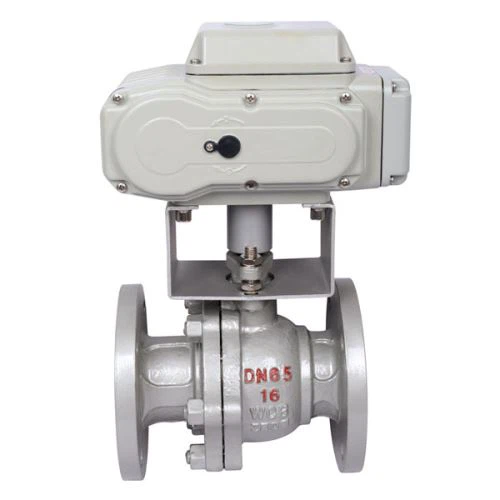

Karakteristike električnog kugličnog ventila V-tipa
Ima prednosti kompaktne strukture, male veličine i može se instalirati okomito i horizontalno. Posjeduje pokretno metalno sjedište ventila, ima funkciju samouslužne kompenzacije i ima odlične performanse brtvljenja i dug vijek trajanja.
Električni kuglasti ventil tipa V ima strukturu dvostrukog ležaja, koja ima visoku mehaničku stabilnost i mali početni moment, osiguravajući da ventil ima odličnu osjetljivost i brzinu senzora.
Maksimalna pouzdanost (sigurnost): Tijelo ventila je cjelovito, čvrsto i izdržljivo, na rad ne utiče pritisak u cjevovodu, a curenje iz tijela ventila se može izbjeći.
Urez V-tipa električnog regulacionog kuglastog ventila V-tipa i sjedište ventila stvaraju snažnu silu smicanja koja može odsjeći vlakna i druge nečistoće i ima funkciju samočišćenja kako bi se izbjeglo zaglavljivanje ventila.
Maksimalna zapremina protoka: Zbog aerodinamičnog oblika i potpune kontrole rotacije pod pravim uglom električnog kuglastog ventila tipa V, maksimalna vrednost zapremine je posebno visoka, kapacitet protoka je posebno veliki, a otpor protoka je mali.
Struktura kugličnog ventila tipa V
Kuglasto jezgro kugličnog ventila tipa V ima strukturu tipa V. Jezgro ventila je 1/4 sferna školjka sa zarezom u obliku slova V. Ima veliki kapacitet protoka, veliki podesivi opseg, silu smicanja i može se čvrsto zatvoriti. Posebno je pogodan za tečnosti. Stanja u kojima je materijal vlaknast. Općenito, kuglični ventili tipa V su kuglični ventili sa jednim zaptivkom. Nije prikladno za dvosmjernu upotrebu.
Rub jezgre ventila je V-tip i na kugli se nalazi otvor tipa V. Kako se lopta rotira, promjena u području srednjeg otvora može se koristiti za podešavanje brzine protoka i može odrezati nečistoće sadržane u tekućini i zatvoriti je. Pogodan je za pulpu, kontrolu maltera i viskoznih tečnosti.
Parametri proizvoda
Standardi proizvodnje Nacionalni standard
Model VQ47Y
Specifikacija 150mm
Pritisak 1.6Mpa
Materijal Liveni čelik
Strogo upravljanje kvalitetom, procedure inspekcije i testiranja
Princip rada
Električni V-tip kontrolni kuglasti ventil ima izrez posebnog oblika. Kada je ventil zatvoren, izrez V-tipa formira klinasti oblik sa sjedištem ventila i ima efekat smicanja. Električni kuglasti ventil V-tipa pogodan je za kontrolu kaše koja sadrži vlakna, kanalizaciju i ljepljive granulirane medije. Može spriječiti pojavu lijepljenja uzrokovanu prljavštinom između kuglice i sjedišta ventila. Ima funkciju samočišćenja i široko je korišten regulacijski ventil.
Električni V-tip kontrolni kuglasti ventil ima izrez posebnog oblika. Kada je ventil zatvoren, izrez V-tipa formira klinasti oblik sa sjedištem ventila i ima efekat smicanja. Električni kuglasti ventil V-tipa pogodan je za kontrolu kaše koja sadrži vlakna, kanalizaciju i ljepljive granulirane medije. Može spriječiti pojavu lijepljenja uzrokovanu prljavštinom između kuglice i sjedišta ventila. Ima funkciju samočišćenja i široko je korišten kontrolni ventil.
Materijal glavnih delova
Terenska aplikacija
