Kuglasti ventil za odsječenje tipa O
Karakteristike aktuatora proizvoda
Oklop - Oklop je izrađen od tvrde legure aluminijuma, eloksiran i obložen poliesterskim prahom, sa jakom otpornošću na koroziju. Stepen zaštite je IP67, NEMA4 i 6, a dostupan je i tip IP68.
Motor - potpuno zatvoreni kavez motor, male veličine, velikog obrtnog momenta, male sile inercije, stepena izolacije F, ugrađenog prekidača za zaštitu od pregrijavanja za sprečavanje oštećenja motora od pregrijavanja.
Struktura ručke - dizajn ručke osigurava sigurnost, pouzdanost, uštedu rada i male dimenzije. Kada je napajanje isključeno, povucite ručicu za ručni rad. Kada ga ne koristite ručno, postavite ključ u kopču ključa radi lakše upotrebe.
Indikator--Indikator je postavljen na centralnu os i omogućava praćenje položaja ventila. Objektiv ima konveksan dizajn ogledala, koji ne akumulira vodu i čini posmatranje praktičnijim.
Sušilica - koristi se za kontrolu temperature, sprječavanje kondenzacije vlage unutar aktuatora zbog promjena temperature i vremenskih prilika i održavanje unutrašnjih električnih komponenti suhima.
Zaptivanje - dobro zaptivanje, standardni nivo zaštite proizvoda je IP67, a nivo zaštite IP68 je opciono.

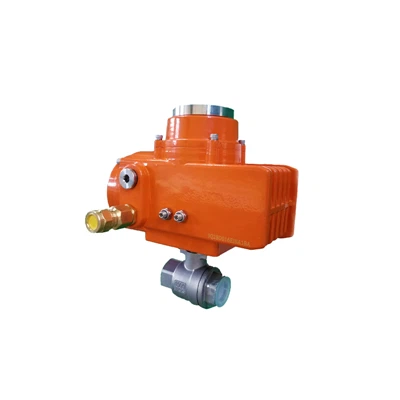

električni kuglasti ventil tipa O
Pribor za proizvode
Karakteristike O-Type cut-off kugličnog ventila
Električni kuglasti ventil O-tipa je rotirajući kuglasti ventil za 90 stupnjeva s odličnim performansama brtvljenja, velikim kapacitetom protoka, malim koeficijentom otpora protoka, jednostavnom strukturom, praktičnim održavanjem, dugim vijekom trajanja i promjerom prolaza tijela ventila i spojne cijevi jednaki su i čine jedan prečnik. Medij teče gotovo bez gubitaka. Opremljen je aktuatorom. Proizvod se obično koristi u slučajevima sa strogim zahtjevima za zaptivanje. Pored kontrole gasnih, tečnih i parnih medija, pogodan je i za kontrolu sobne vode koja sadrži vlaknaste nečistoće. Široko se koristi u naftnoj, hemijskoj industriji, metalurgiji, lakoj industriji, proizvodnji papira, elektranama, hlađenju i drugim radnim oblastima.
Osnovni parametri
Struktura električnog kuglastog ventila
Postoji mnogo vrsta električnih kuglastih ventila. Općenito se dijele u dvije kategorije prema njihovim strukturnim oblicima, naime struktura tipa O i struktura V tipa. Otvori loptica su različiti i njihova primjena je također različita. O-tip je općenito prikladan za upotrebu s isključivanjem i povremeno podešavanje. , dok je V-tip pogodniji za podešavanje (veći podesivi omjer).
Struktura kuglastog ventila tipa O: Kuglasti ventil tipa O ima kuglu sa srednjom prolaznom rupom koja je ugrađena unutar tijela ventila. Kugla ima prolaznu rupu prečnika jednakog promjeru cijevi. Kada je potpuno otvoren, to je ventil bez blokade s velikim kapacitetom protoka i bez usmjerenosti fluida koji ulazi u ventil. Kuglica se može rotirati u sjedištu za brtvljenje, a na obje strane postoji prstenasti elastomer u smjeru cjevovoda za postizanje brtvljenja. Rotacijom kugle za 90 stepeni, smer prolazne rupe se može promeniti, čime se ostvaruje otvaranje i zatvaranje kugličnog ventila.
Struktura kuglastog ventila u obliku slova V: Kuglasto jezgro kugličnog ventila tipa V ima strukturu u obliku slova V. Jezgro ventila je 1/4 sferna školjka sa zarezom u obliku slova V. Kako se lopta rotira, površina otvaranja se mijenja, ali oblik površine otvaranja uvijek ostaje trokutast, a karakteristike protoka su slične ostalima. Procenat, podesivi odnos je veliki. Ima karakteristike velikog kapaciteta protoka, velikog podesivog raspona, sile smicanja i sposobnosti čvrstog zatvaranja. Posebno je pogodan za radne uslove u kojima je fluidni materijal vlaknast. Općenito, kuglični ventili u obliku slova V su kuglični ventili s jednim zaptivkom. Nije prikladno za dvosmjernu upotrebu.
Rad i upotreba električnog kuglastog ventila s prirubnicom
1. Provjerite jesu li cjevovodi i ventili isprani prije rada.
2. Rad ventila se završava rotacijom vretena ventila (ručni ili automatski način upravljanja): kada se okrene za 1/4 okreta (90 stepeni) u smjeru kazaljke na satu, ventil se zatvara. Kada se okrene za 1/4 okreta (90 stepeni) u suprotnom smjeru, ventil se otvara.
3. Kada je smjer žljeba na vrhu ručke ili stabla ventila paralelan s cjevovodom, ventil je otvoren.
4. Obrtni moment vretena ventila će varirati u zavisnosti od sledećih faktora: dužine vremena kada se ventil otvara i zatvara, medijuma cevovodnog sistema, pritiska u cjevovodu i tipa sjedišta ventila, itd.
