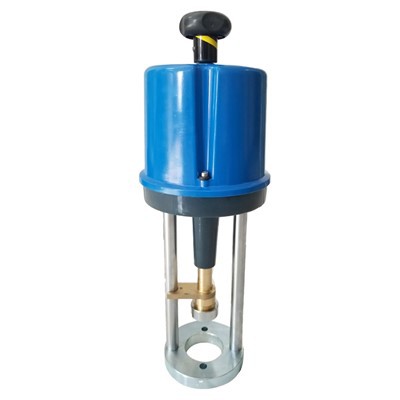

linearno okretni električni aktuator
Linearno okretni aktuator proizvodi potisnu-pull silu i linearni pomak. Uglavnom se koristi za regulacijski ventil s jednim i dvostrukim sjedištem, ventil s rukavima itd.
Funkcija raznolikosti
1. Zaštita od prevelikog obrtnog momenta: Pogon ima merni mehanizam za zaštitu od prevelikog obrtnog momenta, koji može precizno izmeriti delujuću silu ventila. Kada trenutni moment pređe opseg, prekidač prekoračenja obrtnog momenta će delovati, a kontrolni krug će zaustaviti rad smera i dati signal. Kada se motor zaustavi, ventil i aktuator će biti zaštićeni.
2. Zaštita motora od pregrijavanja: Unutar motora postoji termalni relej i motor će automatski prekinuti napajanje kada se motor nenormalno pregrije.
3. Električna zaštita: Svi ulazni i izlazni kanali su optički izolovani.
4. Granična zaštita: Položaj ventila se detektuje preciznim potenciometrom, a na mehanizmu su ugrađena četiri nezavisno podesiva brega za kontrolu gornjeg i donjeg graničnog položaja aktuatora.
5. Zaštita od isključenog signala: Regulacioni aktuator ima kolo za detekciju signala. Ako su ulaz ili izlaz isključeni, aktuator može zadržati svoj izvorni okus i pokrenuti se u potpuno zatvoren ili potpuno otvoren položaj u slučaju nužde.
6. Zaštita od isključenja napajanja: SE aktuator je mehanički samozaključavajući, a aktuator se zaustavlja na mjestu u slučaju nestanka struje.
7. Ručni rad: točak: Pogonski ručni točak omogućava ručni rad u nuždi u slučaju nestanka struje ili kvara aktuatora.
8. Funkcija električnog kočenja: Modulirajući aktuator ima funkciju električnog kočenja kako bi spriječio udar na ventil kada je inercija motora prevelika i poboljšala točnost upravljanja.
9. Motor sa malom inercijom visokog obrtnog momenta: Koriste se jednofazni ili trofazni potpuno zatvoreni kavezni asinhroni motori sa visokim startnim momentom, niskom rotacionom inercijom i malom startnom strujom.
10. Indikator položaja: Položaj pokazuje da je izlazna struja 4~20mADC. Izlazna impedansa Manja ili jednaka 75Ω, izlaz konstantne struje.
Opseg primene
Pogon za četvrtinu okreta malog momenta: QS,QA,QB
Obrtni moment: 60Nm~800Nm
Stopa opterećenja motora 30%~50%
Nivo zaštite P65
Prirubnica za povezivanje je u skladu sa lSO standardom, a baza može biti opremljena sferičnom šarkom
Način upravljanja: (integralni) tip on-off, integralni (inteligentni) modulirajući
Multi-turn+RR Mjenjač:ZB+RR,ZC+RR
Moment: 2KNm~8KNm
Brzina rotacije: 4~36r/min
Priključna prirubnica je u skladu sa lSO standardom i JB-2920 standardom
Snaga: 220V/380V 50Hz
Stopa opterećenja motora 30%- 50%
Stepen zaštite: IP65
Način upravljanja: (Integralni) tip on-off, integralni (inteligentni) modulirajući
Multi-turn +ZR Mjenjač:ZC+ZR,ZD+ZR
Moment: 2KNm~6KNm
Brzina rotacije: 4~36r/min
Prirubnica za povezivanje je u skladu sa lSO standardom i JB-2920 standardom
Snaga: 220V/380V 50Hz
Stopa opterećenja motora 30%--50%
Nivo zaštite P65
Način upravljanja: (Integralni) tip on-off, integralni (inteligentni) modulirajući
SKD multi-turn: ZB+RSD Menjač
Moment: 1,2KNm~16KNm
Prirubnica za povezivanje je u skladu sa lSO standardom i JB-2920 standardom
Snaga: 220V/380V50Hz
Opterećenje motora 50%
Nivo zaštite lP65
Način upravljanja: (Integralni) tip on-off, integralni (inteligentni) modulirajući
Višeokretna+linearna jedinica:ZS+Z,ZA+Z,ZB+Z
Potisak:2.5KNm~400KNm
Hod 10~500 mm
Priključna prirubnica je u skladu sa standardom lS05200
Snaga 220/380V 50Hz
Opterećenje motora 50%
Nivo zaštite lP65
Način upravljanja: integralna (inteligentna) modulacija
Multi-turn +RS Mjenjač:ZA,ZB,ZC+RS
Moment: 1KNm~60KNm
Snaga: 220/380V 50Hz
Stopa opterećenja motora 30%~50%
Nivo zaštite P65
Priključna prirubnica je u skladu sa: standardom lS05200
Baza može biti opremljena sfernom šarkom
Način upravljanja: (integralni) tip on-off, integralni (inteligentni) modulirajući
Tehnički podaci
|
Model |
Moždani udar mm |
Thrust KN |
Brzina Mm/s |
Otvor za spajanje vretena F |
Priključni otvor ventila |
Prirubnički spojni otvor |
Spojni vijci |
Dužina osovine |
Parametri motora |
||
|
Snaga motora 4 klase |
Jedna/tri startne struje |
Jedna/tri radne struje |
|||||||||
|
ZS+Z25/FK ZS+Z40/FK |
6-25 40 |
2.5 4.0 |
0.4 |
M8*1.25 M12*1.25 |
Φ80 Φ105 |
Φ60 Φ80 |
φ11 4-φ12 |
100 135 |
40 |
0.5 /0.3 |
0.5 /0.2 |
|
ZA+Z64/K ZA+Z64/F |
6-25 40 60 100 |
6.4 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 |
Φ80 Φ105 Φ118 |
Φ60 Φ80 Φ95 |
2-φ11 4-φ12 4-φ14 |
100 135 160 |
65 |
0.9 /0.4 |
0.8 /0.3 |
|
ZA+Z100/K ZA+Z100/F |
6-25 40 60 100 |
10 |
0.6 1.2 1.8 |
M8*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
100 |
1.3 /0.55 |
1.0 /0.4 |
|
ZA+Z160/K ZA+Z160/F |
25w 40 60 100 |
16 |
1.2 1.8 |
M10*1.25 M12*1.25 M16*1.5 M20*1.5 |
Φ80 Φ105 Φ118 Φ135 |
Φ60 Φ80 Φ95 Φ100 |
2-φ11 4-φ12 4-φ14 4-φ18 |
100 135 135 160 |
160 |
1.8 /0.7 |
1.2 /0.5 |
|
ZA+Z250/K ZA+Z250/F |
40 60 100 |
25 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
250 |
2.4 /1.2 |
2.0 /1.0 |
|
ZB+Z400/K ZB+Z400/F |
40 60 100 |
40 |
1.4 |
M20*1.5 M27*2 |
Φ135 |
Φ100 |
6-φ18 |
135 135 160 |
400 |
4.8 /1.5 |
1.8 /1.2 |
|
ZB+Z1000/K ZB+Z1400/F |
40 60 100 |
100 140 |
1.8 |
M42*3 |
Φ165 |
Φ130 |
4-φ22 |
135 135 160 |
650 |
1.7 |
1.4 |
Tehnički parametri
|
Tehnički parametri |
Trofazni AC motor |
Jednofazni AC motor |
|
Standardni napon Raspon fluktuacije napona Parametri motora Tip motora Nivo zaptivanja Metoda hlađenja Stepen izolacije Električni priključci Pokretanje mod Vrsta opterećenja Detekcija rotacije Zaštita motora od pregrijavanja Funkcija kočnice |
50Hz:380V,400V,415V,500V 60Hz: 440V, 460V ±10% 1) Pogledajte tehnički/električni list sa podacima Motor sa vjevericama (servo motor sa mekim karakteristikama) IP65 (nakon montaže na aktuator) Površinska disipacija topline (IC40 prema IEC34-6) Klasa F (prema IEC85), pogodna za spajanje terminala za tropsku klimu; Direktna kontrola napajanja S2- 20min; S4-50%, S4-100% Molimo pogledajte tabelu parametara za maksimalno dozvoljeno vreme početka modulacionog tipa U smjeru kazaljke na satu i suprotno od kazaljke na satu (obrnuto) Termistor Pouzdano i podesivo dinamičko električno kočenje |
50Hz;220V,240V 60Hz;110V,120V ±10% Pogledajte tehnički/električni list sa podacima Motor sa vjevericama (servo motor sa mekim karakteristikama) IP65 (nakon montaže na aktuator) Površinska disipacija topline (IC40 prema IEC34-6) Klasa F (prema IEC85) za priključke terminala za tropsku klimu; priključna veza Direktno kontrolirajte napajanje S{0}}min;S4-50% Molimo pogledajte tabelu parametara za maksimalno dozvoljeno vreme početka modulacionog tipa Pogledajte tablicu parametara za konfiguraciju startnog kondenzatora U smjeru kazaljke na satu i suprotno od kazaljke na satu (obrnuto) Termistor Pouzdano i podesivo dinamičko električno kočenje |
Glavni tehnički parametri
1. Izlazni signal: 4~20mA impedancija 250Ω, izlazni signal: 4~20mA impedancija manja ili jednaka 750Ω
2. Mrtvo područje (osjetljivost): 0.3~3% kontinuirano podesivo.
3. Osnovna greška: -+1%:-+1.5%
4. Povratna razlika: Manja ili jednaka -+1%
5. Karakteristike prigušenja: nema zamaha (Nultog ciklusa zamaha)
6. Napajanje: jednofazno;220V (230v)~-+10% 50HZ
trofazni 380V(440V)~-+10% 50HZ
7. Stepen zaštite: IP67
8. Temperatura okoline: -20 stepen ~70 stepeni
9. Vlažnost okoline: Manje ili jednako 95%
10. Učestalost akcije: 600 puta na sat, 50% radni sistem
