A+Z160K/F motorizovani aktuator ventila za kontrolu protoka

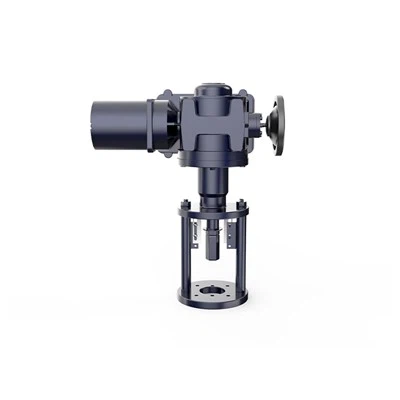

Linearno okretni električni aktuator serije A+Z

Linearno zaokretni aktuator proizvodi potisnu-pull silu i linearni pomak. Uglavnom se koristi za regulacijski ventil s jednim i dvostrukim sjedištem, ventil s rukavima itd.

Kratak uvod

Linearno okretni uređaj radi s različitim tipovima višestrukih pokretača kako bi formirao linearno okretni električni aktuator za različite primjene,

kao što su ST6+VE50S, T14+VE200S. itd.

Za detalje pogledajte sljedeće stranice. Prilikom odabira parametara za električne aktuatore, slijedite formulu u nastavku:

Obrtni moment aktuatora=radni potisak x moment/potisak

Ciklusi punog hoda=Maks. hod x ciklus/hod

Vrijeme rada=60x ciklusa/brzina aktuatora (o/min)

Funkcija raznolikosti

1. Zaštita od prevelikog obrtnog momenta: Pogon ima merni mehanizam za zaštitu od prevelikog obrtnog momenta, koji može precizno izmeriti delujuću silu ventila. Kada trenutni moment pređe opseg, prekidač prekoračenja obrtnog momenta će delovati, a kontrolni krug će zaustaviti rad smera i dati signal. Kada se motor zaustavi, ventil i aktuator će biti zaštićeni.

2. Zaštita motora od pregrijavanja: Unutar motora postoji termalni relej i motor će automatski prekinuti napajanje kada se motor nenormalno pregrije.

3. Električna zaštita: Svi ulazni i izlazni kanali su optički izolovani.

4. Granična zaštita: Položaj ventila se detektuje preciznim potenciometrom, a na mehanizmu su ugrađena četiri nezavisno podesiva brega za kontrolu gornjeg i donjeg graničnog položaja aktuatora.

5. Zaštita od isključenog signala: Regulacioni aktuator ima kolo za detekciju signala. Ako su ulaz ili izlaz isključeni, aktuator može zadržati svoj izvorni okus i pokrenuti se u potpuno zatvoren ili potpuno otvoren položaj u slučaju nužde.

6. Zaštita od isključenja napajanja: SE aktuator je mehanički samozaključavajući, a aktuator se zaustavlja na mjestu u slučaju nestanka struje.

7. Ručni rad: točak: Pogonski ručni točak omogućava ručni rad u nuždi u slučaju nestanka struje ili kvara aktuatora.

8. Funkcija električnog kočenja: Modulirajući aktuator ima funkciju električnog kočenja kako bi spriječio udar na ventil kada je inercija motora prevelika i poboljšala točnost upravljanja.

9. Motor sa malom inercijom visokog obrtnog momenta: Koriste se jednofazni ili trofazni potpuno zatvoreni kavezni asinhroni motori sa visokim startnim momentom, niskom rotacionom inercijom i malom startnom strujom.

10. Indikator položaja: Položaj pokazuje da je izlazna struja 4~20mADC. Izlazna impedansa Manja ili jednaka 75Ω, izlaz konstantne struje.

Glavni tehnički parametri

1. Izlazni signal: 4~20mA impedancija 250Ω, izlazni signal: 4~20mA impedancija manja ili jednaka 750Ω

2. Mrtvo područje (osjetljivost): 0.3~3% kontinuirano podesivo.

3. Osnovna greška: -+1%:-+1.5%

4. Povratna razlika: Manja ili jednaka -+1%

5. Karakteristike prigušenja: nema zamaha (Nultog ciklusa zamaha)

6. Napajanje: jednofazno;220V (230v)~-+10% 50HZ

trofazni 380V(440V)~-+10% 50HZ

7. Stepen zaštite: IP67

8. Temperatura okoline: -20 stepen ~70 stepeni

9. Vlažnost okoline: Manje ili jednako 95%

10. Učestalost akcije: 600 puta na sat, 50% radni sistem

Prezentacija proizvoda

Specifikacije modela
