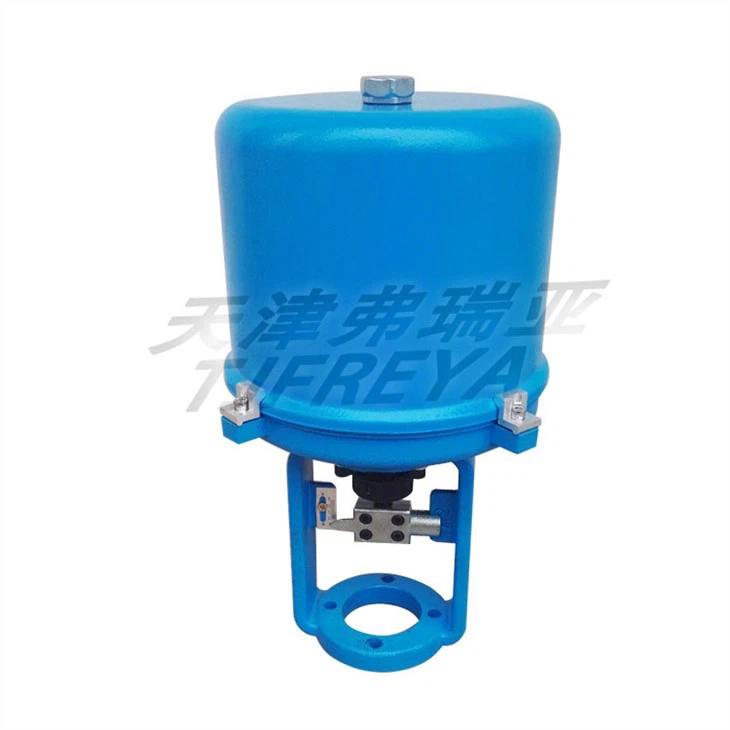

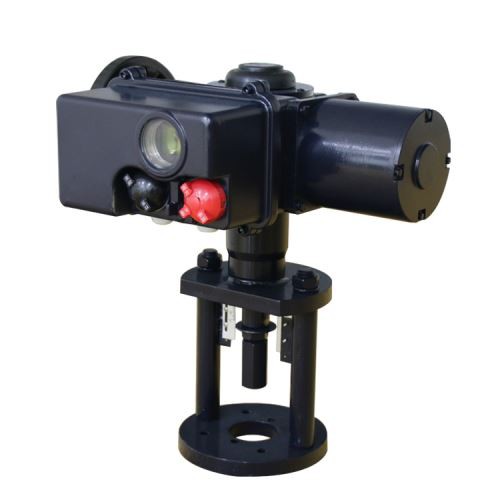

381L Linearno okretni električni aktuator 220V 380V

Linearno okretni električni aktuator

Pregled proizvoda

Elektronski aktuator serije 3810L je novi tip aktuatora koji koristi jednofazno napajanje od 220V AC kao pogonsku snagu, prima kontrolni signal (DC4-20mA ili DC1-5V) od regulatora i ostvaruje unaprijed određeno linearno povratno kretanje. Kada se ova serija aktuatora koristi kao aktuatori regulacijskih ventila, oni imaju gotovo sve vrste funkcija transformacije djelovanja koje zahtijeva sam regulacijski ventil, kao i funkcije signala otvaranja ventila i ručne funkcije. Zbog toga se široko koristi u industrijskim sektorima kao što su proizvodnja električne energije, metalurgija, petrohemija, laka industrija i zaštita životne sredine.

Karakteristike proizvoda

●Pogon je dizajniran sa ugrađenim servo sistemom, nije potrebno dodatno servo pojačalo, potrebno ga je samo povezati sa DC4-20mA (ili DC1-5V) signalom i AC220V jednofaznim napajanje za rad. Unutra se nalaze terminali za ožičenje, a ožičenje je izuzetno jednostavno i praktično. Ključni dio aktuatora - kontroler, usvaja najnaprednije hibridno integrirano kolo, zaliven je smolom, ima oblik kutije, malu zapreminu i visoku pouzdanost.

●Feedback detekcija količine položaja usvaja provodljivi plastični potenciometar visokih performansi, rezolucija<0.4, with extremely high life and reliability.

●Funkcija samodijagnostike, kada dođe do kvara, indikatorska lampica na kontroleru će odmah poslati signalni signal.

●Koristite prekidač za biranje stanja da podesite signal isključenja, kalem je u potpuno otvorenom, potpuno zatvorenom ili samozaključajućem stanju.

●Pozitivne i negativne akcije mogu se podesiti pomoću prekidača za biranje statusa.

●Ulazni signal se može postaviti kao DC4-20mA ili DC1-5V prekidačem za biranje statusa.

● Inteligentna tehnologija zaštite od zastoja: Bez obzira na to gdje je aktuator zaustavljen, unutrašnja zaštita od zastoja će zaštititi motor u roku od 4 sekunde i isključiti napajanje motora. Čak i ako je regulator jako poremećen i unutrašnji relej je pokvaren i kratko spojen, unutrašnja zaštita zaključanog rotora će isključiti motor unutar 4S, tako da se motor neće oštetiti.

●Tehnologija automatskog oslobađanja od zastoja. Prema postavci korisničkog DIP prekidača, kada je aktuator blokiran, može se vratiti na 1 sekundu kako bi se uklonila blokada. Ako još uvijek postoji blokada u ovom trenutku, kontroler će izvršiti zaštitu od blokiranja, alarm i isključiti sve izlaze motora. . Korisnik također može unijeti signal kako bi motor pokrenuo u suprotnom smjeru kako bi ručno oslobodio zaštitu.

●Elektronska kočnica: precizno i ​​stabilno pozicioniranje, koje rješava habanje i netačno pozicioniranje tradicionalnih mehaničkih kočnica. ●Inteligentna anti-trenutna reverzna tehnologija: Tokom rada aktuatora, vremensko kašnjenje se ubacuje tokom procesa prebacivanja naprijed i nazad, što smanjuje utjecaj na ventil, uređaj za usporavanje motora i aktuator, poboljšava ukupnu pouzdanost i produžava vijek trajanja.

●Lako je podesiti radnu nultu poziciju (početna tačka) i punu poziciju (krajnja tačka).

●U slučaju iznenadnog nestanka struje, može osigurati da se kalem samozaključuje.

●Usvojite sinhroni pogon remena, efikasno smanjite buku.

●Visoka pouzdanost: Unutra se koristi mikrokontroler visokih performansi, a pouzdanost njegovog softvera i hardvera je u skladu sa industrijskim standardima.

Glavni tehnički parametri

Parametri

Eksterno ožičenje

Ambijentalni uslovi

Tabela sa specifikacijama aktuatora

Proizvodi Komponente

1. Kontroler: prihvatite DC4~20mA ili DC1~5V signal iz regulatora i kontrolirajte aktuator da radi prema unaprijed određenom načinu rada.

2. Mehanizam prijenosa: Pretvorite rotacijsko kretanje motora u linearno povratno kretanje osovine izlazne snage kako biste ostvarili funkcije prekidača i podešavanja regulacionog ventila.

3. Mehanizam za detekciju otvaranja: Povratna informacija o linearnom pomaku izlaznog vratila (otvor kalema) potenciometru kroz zupčanik i zupčanik, a potenciometar ga pretvara u električni signal i zatim ga vraća nazad u kontroler. Kada je ulaz iz regulatora Kada je razlika između signala i signala otvaranja kalema nula, motor će prestati raditi.

4. Mehanizam za spajanje: spojite aktuator i kontrolirani ventil kroz držač, i spojite izlazno vratilo aktuatora sa stablom ventila pomoću razdvojene matice. Na razdvojenoj matici nalazi se pokazivač, a na nosaču skala koja može pokazati pomak izlaznog vratila (ili vretena). 5. Ručni mehanizam: Ovaj aktuator je također dizajniran sa ručnim mehanizmom. U slučaju nestanka struje, funkcije otvaranja, zatvaranja i podešavanja regulacionog ventila mogu se po potrebi završiti ručnim radom.

Instalacija

1. Budući da je ožičenje, podešavanje, pregled i održavanje aktuatora potrebno demontirati štit, potrebno je ostaviti određeni prostor na vrhu aktuatora tokom instalacije.

2. Instalacioni položaj aktuatora treba da bude postavljen okomito prema gore što je više moguće, a treba izbegavati instalaciju prema dole, što će dovesti do poteškoća pri kontroli i održavanju.

3. Nakon što je aktuator povezan sa regulacionim ventilom kroz držač, kada spajate izlazno vratilo i stablo ventila sa razdvojenom maticom, treba da bude razmak od 3~10 mm između donjeg kraja izlaznog vratila i gornjeg kraja vretena ventila (vidi sliku 6).

4. Kako bi se spriječilo da voda uđe u otvor provodne žice tokom vanjskog ožičenja, treba izbjegavati gradnju u kišnim danima. Nakon ožičenja, podešavanja, pregleda i održavanja, zaštitni poklopac treba pričvrstiti.

5. Instalacija vatrootpornih aktuatora mora biti striktno u skladu sa odredbama "Sigurnosnih propisa za opasna mjesta Narodne Republike Kine". a) Unutrašnje i spoljašnje uzemljenje treba da bude čvrsto i pouzdano. b) Tokom pregleda i održavanja, prvo treba prekinuti napajanje, a zatim otvoriti štit. c) Puzna staza i električni razmak terminala napajanja trebaju biti veći od 8 mm. d) Redovno proveravajte da li je zaptivni prsten star i neispravan. Ako stari i pokvari, zamijenite zaptivni prsten iste specifikacije na vrijeme e) Oklop proizvoda treba održavati čistim, a temperatura njegove površine ne smije prelaziti 130C.

Prilagodba

Bez obzira da li se aktuator isporučuje kao jedna mašina ili montiran na kontrolnom ventilu, podešen je prije nego što je izašao iz tvornice. Međutim, s obzirom da tokom transporta i ugradnje mogu doći do jakih vibracija i udaraca, potrebno je prije puštanja u rad potvrditi da li je njegovo djelovanje ispravno. Precizno, ako postoji odstupanje ili ne ispunjava trenutne zahtjeve, treba ga ponovo podesiti prema sljedećim koracima

Ožičenje

☆ Otpustite vijke za pričvršćivanje poklopca i skinite poklopac okomito prema gore.

☆ Veza između vanjskog ožičenja i priključaka ožičenja na kontroleru mora biti u skladu sa zahtjevima dijagrama ožičenja na bočnoj strani kontrolera.

☆ Podešavanje prekidača stanja: Na kontroleru se nalazi 6-prekidač za biranje brojeva;

☆ Pozitivna i negativna stanja djelovanja se postavljaju prekidačima 1 i 2;

☆ Stanje akcije isključenog signala je postavljeno prekidačima 3 i 4: Kada je prekidač 3 ON i 4 OFF, kada se detektuje prekidni signal, aktuator će raditi u potpuno otvorenom položaju; Kada je prekidač 3 OFF i 4 ON, kada se detektuje signal prekida, aktuator će raditi u potpuno zatvorenom položaju; Kada je prekidač 3 ON i 4 ON ili 3 je OFF i 4 je OFF, kada se detektuje prekidni signal, aktuator ostaje u trenutnom položaju bez djelovanja.

☆ Zaštita od blokade se postavlja prekidačem 5

☆ Status ulaznog signala se postavlja prekidačem 6 Postavka stanja ulaznog signala:

①Kada je ulazni signal DC4-20mA, okrenite prekidač 6 udesno na ON.

② Kada je ulazni signal DC1-5V, okrenite prekidač 6 ulijevo na OFF.

☆ Postavka akcije zaštite od zastoja

① Okrenite DIP prekidač 5 u položaj ON, i kada dođe do zastoja, aktuator će jednom pokrenuti u suprotnom smjeru kako bi automatski otpustio zastoj.

②Pomaknite kodni prekidač 5 na OFF. Kada dođe do zastoja, napajanje motora će se direktno isključiti i alarm će ući u zaštitno stanje.

☆ Postavka akcije signala prekida:

① "Potpuno otvoreno stanje": Okrenite prekidač 3 udesno na ON, a prekidač 4 ulijevo na OFF. U ovom trenutku, kada je ulazni signal isključen, izlazna osovina aktuatora se okreće u smjeru suprotnom od kazaljke na satu sve dok krajnji prekidač ne djeluje, a kalem je u položaju "Potpuno otvoren".

②"Potpuno zatvoreno stanje": Okrenite prekidač 4 udesno na UKLJUČENO, a prekidač 3 ulijevo na OFF. U ovom trenutku, kada je ulazni signal isključen, izlazna osovina aktuatora se okreće u smjeru kazaljke na satu sve dok granični prekidač ne djeluje, a kalem je u položaju "Full off".

③ "Stanje čekanja": Okrenite prekidače 3 i 4 ulijevo na OFF, u ovom trenutku, kada je ulazni signal isključen, izlazna osovina aktuatora prestaje da se okreće i kalem ostaje na trenutnom položaju.

☆ Postavka akcije naprijed i nazad

①"Stanje pozitivnog djelovanja": Okrenite prekidač 1 udesno na ON, okrenite prekidač 2 ulijevo na OFF, u ovom trenutku, kako se ulazni signal povećava, izlazna osovina se rotira u smjeru kazaljke na satu (zatvara kalem); kako se ulazni signal smanjuje Mali, izlazna osovina se rotira u smjeru suprotnom od kazaljke na satu (otvara kalem).

②"Stanje obrnutog djelovanja": Okrenite prekidač 1 ulijevo na OFF, okrenite prekidač 2 udesno na ON, u ovom trenutku, kako se ulazni signal povećava, izlazna osovina se rotira u smjeru suprotnom od kazaljke na satu (otvorite kalem); kako se ulazni signal smanjuje Mali, izlazna osovina se okreće u smjeru kazaljke na satu (zatvara kalem).
