Pokretač električnog ventila

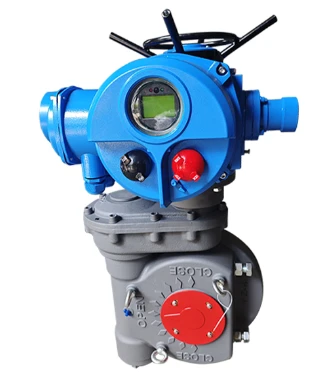

quarter-turn electric valve actuators

Značajke električnih aktuatora

Ovaj serija električni aktuator ventila ima sljedeće funkcije:

• Kompaktna i robusna konstrukcija, lagana.

• Širok raspon varijacije obrtnog momenta (višenamjenski: 100-3500nm).

• Tvrdi anodizirani aluminijski kućište iznutra i izvana sa vanjskim oblogom od visoke temperature za upotrebu od teške industrijskog okruženja.

• Kućište koristi radijalne brtve i O-prstenove koji pružaju zaštitu vodootporno IP67 i opcionalno vodonepropusni LP68.

• LSO5211 standard.

• Automatski identificira i ispravlja faze. Automatska zaštita od kvarova faze štiti sigurnost opreme.

• Pouzdan mehanički sistem osjetljivosti zakretnog momenta koji pruža siguran rad u stanju preopterećenja.

• Prozor i indikator velike veličine pruža bolji položaj položaja iz daljine.

• Broj opcija za kontrolu lokalnih pozicija za pružanje jednostavnog puštanja u rad i terenu.

Struktura proizvoda

Product structure

1. Priključna kutija

Nezavisna zapečaćena terminalna kutija osigurava integritet električnog dijela električnog dijela električnog aktuatora prilikom obavljanja ožičenja na licu mjesta i zadovoljava zahtjeve za eksplozijom proizvoda.

2. Zapečaćena struktura

Aktuator prihvaća dvostruku zapečaćenu dizajnersku strukturu kako bi se osiguralo da je pogon potpuno vodootporan i otporan na prašinu; Standardna ocjena zaštite proizvoda je IP67, a najviši razred može dostići IP68.

3. Prijenos snage

Prijenos električne energije aktuatora koristi mehanizam preciznog smanjenja koji se sastoji od brončane legure crv zupčanika i legura čelika crva. Crv zupčanik i crv izlaze odvojeno u masnoćoj, što je pogodno za maksimalnu temperaturu okoline razlikuju i maksimizira radni vijek.

4. Izlazni sučelje

Prirubnik pogona u skladu je s standardima ISO5210 / 5211 (GB12222 / 122233, a također pruža sučelje prirubnice koje su u skladu s JB2920 standardima, a može se posebno prilagoditi zahtjevima kupca.

5. Shell antikorozion

Vanjska površina aktuatora obojena je posebnom bojom od aluminijske legure sa teškim filmom boja i jakom adhezijom. Ima snažan UV otpor, otpornost na koroziju i visoku punoću, koja može sveobuhvatno poboljšati radni vijek i svojstva samočišćenja premaza i pogodna je za razne oštre proizvodne okruženja.

6. Motor

Motor prihvaća nisku inerciju i visoki motor zakretnog momenta koji brzo može doći do vršnog momenta nakon pokretanja motora, a gotovo da nema prekoračenja pomicanja kada nije uzbuđena; U motoru postoji precizan temperaturni senzor, a ograničenje prekomjernog temperature postavljeno je putem upravljačkog sustava kako bi se izbjeglo oštećenje uzrokovano pregrijavanjem motora.

7. LCD sučelje

LCD sučelje može prikazati tekstualne informacije, grafičke elemente i karakteristike pokretača.

8. Odabir načina upravljanja

Selektivni prekidač "Daljinski" - "STOP" - "Lokalni" instaliran na lokalnom radnom uređaju može se koristiti za postavljanje daljinskog rada (daljinski upravljač) ili lokalni rad (lokalna kontrola) ili režim zaustavljanja.

9. Lokalni električni rad

Radni prekidač "Otvori" - "Zatvori" instaliran na lokalnom radnom uređaju može se koristiti za otvaranje ili zatvaranje pogona lokalno.

quarter-turn electric valve actuators

Električna i kontrola

Metode kontrole

Lokalna kontrola: Operacija dugmeta, infracrveni rad settera

DCS

Upravljanje daljinskim upravljačem: Pasivni suvi kontakt, DC24V

Daljinska analogna kontrola: DC4-20MA ESD kontrola

Povremeno upravljanje operacijama

Dvožična kontrola

FCS (sistem kontrole polja)

Izlazni signal

Tip isključivanja

6 seta fiksnih kontaktnih signalnih izlaza, opcionalni definirani kontakti

Posebna prilagodba: Proširivi izlaz signala sa 4 tačke kontaktne signale

Vrsta autobusa

Modulacioni tip

6 seta fiksnih kontaktnih signalnih izlaza, opcionalni definirani kontakti

Analogne povratne informacije: DC 4-20mA

Communication Protocol

Funkcija kontrole sabirnice:

Komunikacijski modul usvaja neovisnu strukturu u kombinaciji na glavnom odboru kako bi zadovoljio potrebe različitih komunikacijskih medija i različitih komunikacijskih sistema protokola. Trenutno podržani komunikacijski protokoli uključuju Modbus RTU, PROFIBUS-DP V0 / DP V1, Hart, FF, Devicene (neobavezno).

Funkcija infracrvene kontrole:

Pokretač koristi naprednu infracrvenu tehnologiju daljinskog upravljanja, što omogućava dijalogu o ljudskom stroju kroz zatvoreni dijaloški prozor bez otvaranja poklopca pokretača. Čak i u opasnim situacijama, intrinzično sigurni daljinski upravljač može sigurno izvesti postavku parametara i daljinski rad aktuatora.

Precizno mjerenje i zaštita okretnog momenta

Profesionalno dizajniran sistem za mjerenje zakretnog momenta Da bi se osigurala zaštita od prepravljavanja pokretača i monitoring obrtnog momenta ventila: (Standardna konfiguracija) Mehanička mjerenja zakretnog momenta: Tradicionalni mehanizam pokretača mehaničkog zakretnog momenta ima prednosti dospijeća, stabilnosti i pouzdanosti. Optimizirali smo ga i nadogradili na osnovu originalnog zakretnog momenta, čineći uređaj zakretnog momenta osjetljiviji i njegov servisni život uvelike poboljša. (Neobavezno) Elektronsko mjerenje momenta: otkrivanjem struje, napona i magnetskog toka motora u stvarnom vremenu i radu sa mikrokontrolerom za sveobuhvatne proračune dobiva se precizan izlazni obrtni moment i postiže se kontinuirano mjerenje; Ovaj sistem ne treba razmotriti mehaničko trošenje, što poboljšava pouzdanost sistema.

Mjerenje i zaštita motora

Pregrijavanje: Kada temperatura motora pređe postavljenu vrijednost za zaštitu pregrijavanja, motor je zabranjen iz pokretanja, a poruka alarma pregrijavanja motora se prikazuje. Preopterećenje i kratki spoj: krug je dizajniran sa ADI-ovom preciznom konverzijom konverzije napona kako bi zadovoljio precizno mjerenje širokog spektra trenutnih promjena; Preterano opterećenje karakteristike i zaštite kratkih spojeva zadovoljavaju relevantne standarde.

Trenutna obrnuta zaštita: Korištenje tehnologije kontrole reverze za obrnuto odgode, kada za vrijeme rada primi signal obrnutog rada, kontrolni sustav će se prvo isključiti, a zatim izvršiti obrnuto djelovanje nakon kašnjenja kako bi se spriječilo oštećenje dijelova za mehaničke prijenosne dijelove.

Elektronska kočnica: Modulacijski električni aktuator osigurava da ventil se zaustavlja na postavljanju postavljenog ventila kroz postavku mrtve zone i elektroničke kočnice.

Priključna ploča

Connection plate

Dizalica

Hoist

Standardne specifikacije

Razred za zaštitu	Standard IP67
Napajanje	Trofazni AC380V --- 460V 50 / 60Hz jednofazni: AC110V-AC220V DC24V AC24V 50 / 60Hz
Radni ciklus (isključeno)	S2-15 minuta
Radni ciklus (modulacija)	S4, 25%
Razred izolacije	F
Metoda upravljanja	Lokalna kontrola / DCS / FCS (FIELBUS kontrolni sistem)
Zaštita motora	Pregrijavanje / preopterećenje i kratki spoj / Trenutna zaštita od obrnute / elektroničke kočnice
Zaštita okretnog momenta	Mehanički moment / elektronička zaštita okretnog momenta
Zaštita od jame	Zaštita od pregrijavanja izgradnje
Pogreška ponovljivosti	Manje ili jednak ± 1%
Osnovna granica greške	Manje od ili jednako 1%
Postavljanje mrtve zone	0,1% -9,9% podesivo
Vanjski premaz	Boja visoke temperature
Temperatura okoline	Standardno: -20-+60 Diplomirani fakultativni: -40-+70 stepen
Vlažnost okoline	90% RH MAX (ne kondenzacija)
Razred otporan na eksploziju	EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX / ATEX)
Funkcije	LCD kineski / engleski prikaz i funkcija lokalne operacije Samofazni niz identificiranje i fazna zaštita od prekida Infracrvena postavka i kontrola Greška samo-dijagnostička tehnologija Modbus RTU, Profidbus DP, Hart, FF, Devicene (neobavezno)
Signal	O: Daljinski pasivni suvi kontakt, signalni kratki puls (centimetar) B: Daljinski pasivni suvi kontakt, signal dug puls (zadržite) C: Aktivni DC24V signal D: Active AC220V signal E: Daljinski DC4-20MA signal
Signal povratnih informacija	O: Otvorite, zatvorite, spremni signali B: Signal greške C: signal položaja ventila (DC4-20mA, DC1-5V, DC0-10V) D: Daljinski upravljač signal

Tehnički podaci

Model	Izlaz obrtni moment (NM)	Izlaz brzina (r / min)	90 stepeni putovanja vrijeme (S)	Maksimum prečnik stabljike (mm)	Izbor Fryz aktuator Model	Motor snaga (KW)	Ocijenjen struja (A)
Frydq10	100	1	15	28	Fryz5	0.12	0.57
Frydq20	200	1	15	28	Fryz5	0.12	0.57
Frydq30	300	1	15	28	Fryz5	0.12	0.57
Frydq60	600	1	15	42	Fryz5	0.12	0.57
Frydq90	900	0.75	20	42	Fryz10	0.25	1.03
Frydq120	1200	0.75	20	42	Fryz10	0.25	1.03
Frydq200	2000	0.5	30	60	Fryz15	0.37	1.38
Frydq250	2500	0.5	30	60	Fryz15	0.37	1.38
Frydq300	3000	0.5	30	60	Fryz15	0.25	2.2
Frydq400	4000	0.5	30	60	Fryz15	0.25	2.2
Frydq500	5000	0.5	30	70	Fryz30	0.37	2.62
Frydq600	6000	0.5	30	80	Fryz30	0.37	2.62
Frydq800	8000	0.45	35	100	Fryz45	0.25	4
Frydq1000	10000	0.45	35	100	Fryz60	0.25	4.12
Frydq1200	12000	0.45	35	100	Fryz60	0.37	4.12
Frydq1600	16000	0.4	38	120	Fryz90	0.37	5.25
Frydq2000	20000	0.4	38	120	Fryz90	0.25	5.25
Frydq3200	32000	0.3	50	160	Fryz120	0.25	7.9
Frydq4000	40000	0.3	50	160	Fryz180	0.37	8.87
Frydq5000	50000	0.26	58	160	Fryz250	0.37	12.05
Frydq6300	63000	0.26	58	180	Fryz350	0.25	15.6
Frydq8000	80000	0.26	58	180	Fryz500	0.25	20.5
Frydq12000	120000	0.24	63	220	Fryz500	0.37	20.5
Frydq16500	165000	0.187	80	240	Fryz650	0.37	24

Dimenzije

Frydq Quard-skretanje na direktni pokretač

FRYDQ quarter-turn direct mounted electric actuator

Model	D	D1	N-M	d	N-b	Primarni prenos mehanizam	Crvi Omjer kutije	Vrijeme 0-90 stepeni
Frydq200	175	140	4-16	60	40	Z15-18	56:1/4	46
Frydq300	210	165	4-20	60	45	Z20-18	49:1/5	40
Frydq400	210	165	4-20	60	45	Z30-18	49:1/5	40
Frydq600	235	185	4-20	80	55	Z45-24	55:1/6	34
Frydq800	235	185	4-20	100	55	Z60-24	55:1/6	34
Frydq1000	300	254	8-16	100	70	Z60-24	67:1/8	42
Frydq1600	300	254	8-16	120	70	Z90-24	67:1/8	42
Frydq2400	350	298	38	8-20	90	Z120-24	81:1/9	51
Frydq3200	415	356	50	12-20	105	Z180-24	78:1/10	49
Frydq4000	475	406	50	12-20	130	Z180-24	82:1/11	51
Frydq6300	560	483	58	12-22	160	Z250-24	95:1/12	59
Frydq8000	650	590	58	12-27	170	Z350-18	100:1/13	63

Dimenzije veze

Frydq Quarter-okretna ploča za noge montirani električni aktuator

FRYDQ quarter-turn foot-plate mounted electric actuator

Model	B	B1	L	L1	d	H	H1	H2	D
Frydq10-40	250	214	160	100	18	150	150	/	18
Frydq60-180	300	264	180	120	18	200	200	/	18
Frtdq200	400	360	250	210	20	200	200	219	20
Frydq300	500	440	260	215	22	280	250	237	30
Frydq400	500	440	260	215	22	280	250	237	30
Frydq600	500	440	260	215	22	280	250	296	30
Frydq800	500	440	260	215	22	280	250	296	30
Frydq1000	600	540	315	265	26	315	300	346	34
Frydq1600	600	540	315	265	26	315	300	430	34
Frydq2400	600	540	315	265	26	315	350	455	34
Frydq3200	600	540	315	265	26	315	350	520	34
