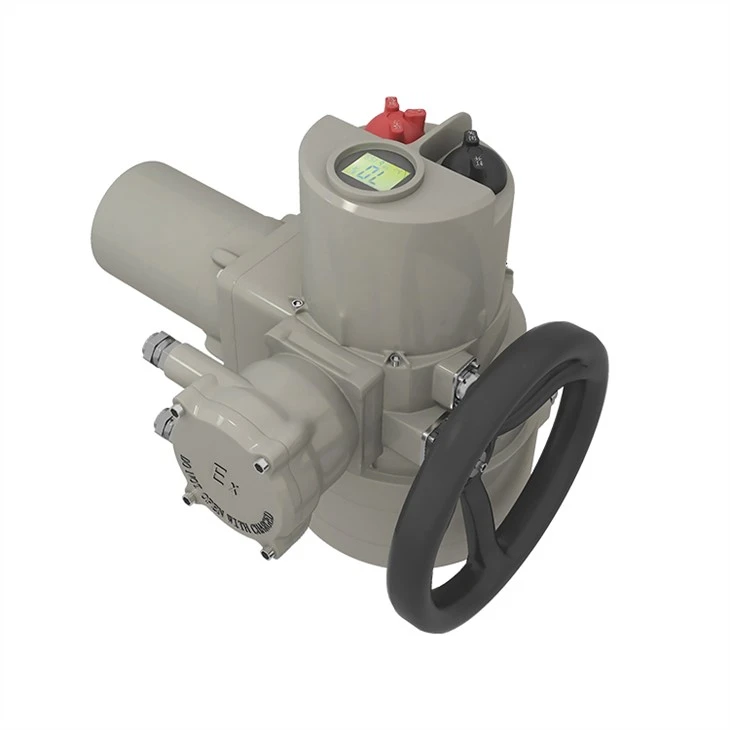

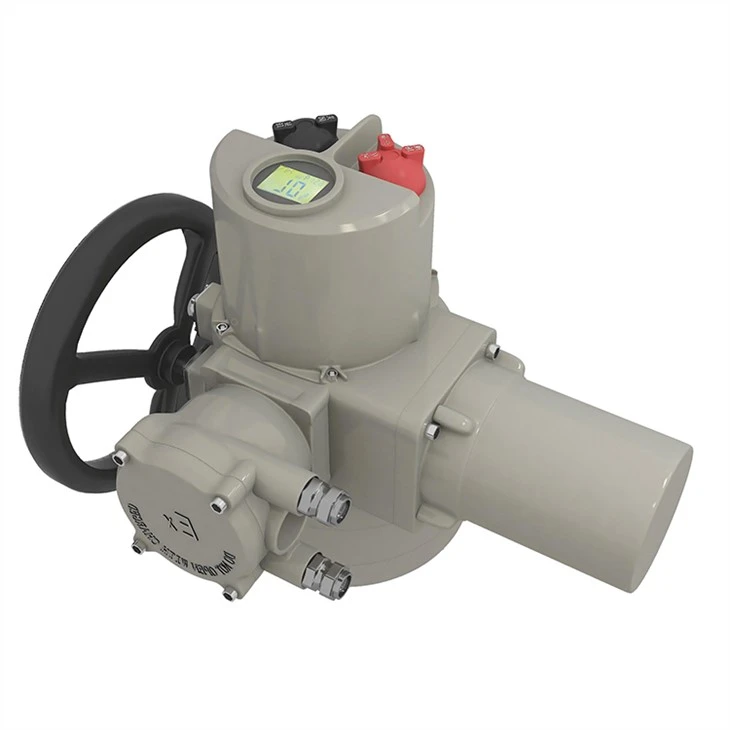

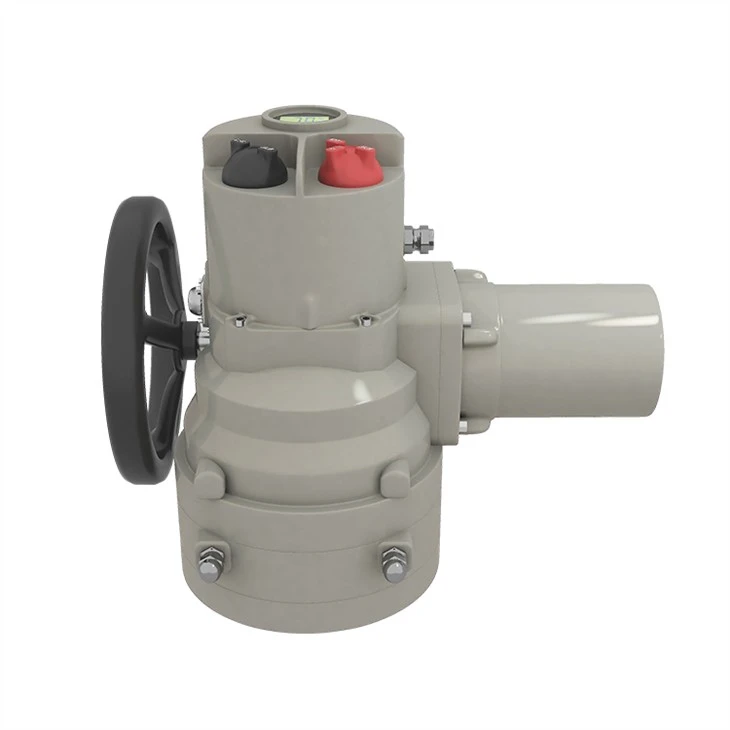

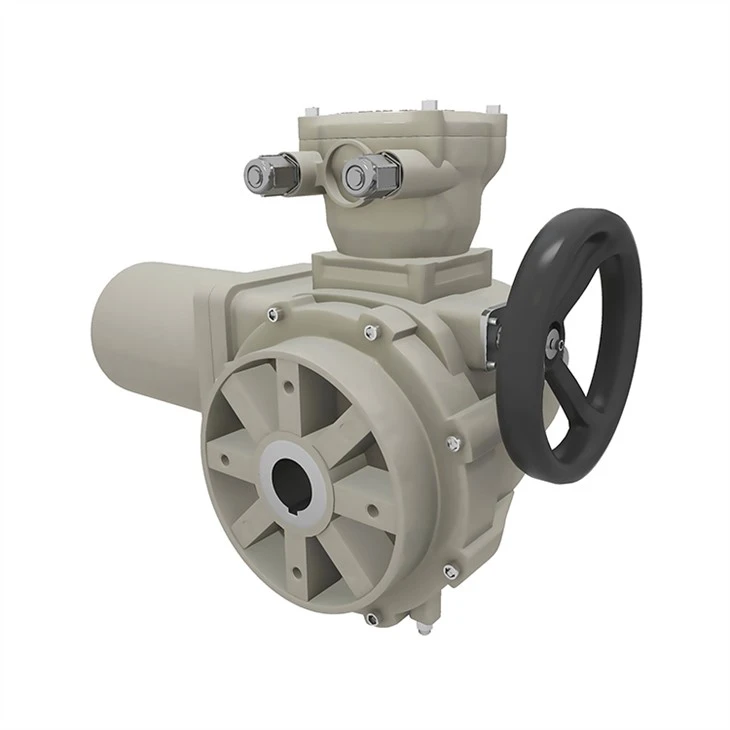

Djelomično okretni leptir ventil električni pokretač ventila

Pregled proizvoda

Djelomično okretni električni aktuator ventila, koji se naziva električni aktuator tipa YQJ. To je pogonski uređaj koji ostvaruje kontrolu otvaranja, zatvaranja ili podešavanja ventila. Pogodno za leptir ventile, kuglaste ventile, čep ventile i klapne sa ventilima od 90 stepeni. Performanse ovog proizvoda su u skladu sa odredbama JB/T8528-1997 "Tehnički uvjeti za obične ventilske električne uređaje"; Električni uređaji sa djelimično okretanjem mogu se podijeliti na vanjski tip i tip otporan na eksploziju prema vrsti zaštite; Prema načinu upravljanja, može se podijeliti na konvencionalni tip, integralni tip i integralni tip podešavanja.

Tehnički parametri

Napajanje:380V(50Hz) Specijalno:660V,415V(50Hz,60Hz) 220V,110V(50Hz,60Hz) Radno okruženje Temperatura okoline:-20~60 stepeni (posebna narudžba:-40~80 stepeni ） Nivo zaštite: IP55 (posebna narudžba IP68) Relativna vlažnost: Manja ili jednaka 95 posto (25 stepeni) Vrsta zaštite Tip zaštite na otvorenom: koristi se na mjestima bez zapaljivih, eksplozivnih i korozivnih medija; Nivo zaštite: IP55~IP68 Radni ciklus: 10 minuta za kratko vrijeme (30 minuta za posebnu narudžbu)

Tehnički parametri i specifikacije

Prilagodba

Nakon što se motorni uređaj spoji sa ventilom, radi odmah nakon podešavanja ograničenja momenta, ograničenja kretanja i indikacije položaja. Prije podešavanja, uvjerite se da ste olabavili potenciometar indikatora položaja. (Olabavite vijak za pričvršćivanje zupčanika na potenciometru u slučaju da potenciometar olabavi u slučaju da je oštećen.) Na kraju provjerite smjer rotacije motora i upravljačke vodove da li postoje. izbegavanje kontrole.

Podešavanje električnih savjeta Q-tipa Ograničenje momenta, ograničenje kretanja, indikacija položaja električnih uređaja Q-tipa rade na isti način, tako da su isti sa podešavanjima.

1, Podešavanje ograničenja momenta Struktura ograničenja momenta (vidi sliku 9). Ograničenje obrtnog momenta je unapred podešeno prema nalogu kupca i numerički ventil obrtnog momenta je popunjen u sertifikatu tako da se obično ne mora resetovati. ako želite, samo olabavite šraf (vidi sliku 9), zatim lagano okrenite dugme za otvaranje ili zatvaranje brega, zatim pričvrstite zavrtnje i ugasite indikator zatvaranja, na kraju indikator otvaranja.

2, Podešavanje granice putovanja i indikator položaja Struktura putovanja

granica (vidi sliku 10) Koraci podešavanja granice putovanja

1. Okrenite ručni točak za ventil u "potpuno zatvoren" položaj

2.Olabavite zavrtanj na izlaznoj osovini, okrenite greben (zatvorite) u smjeru kazaljke na satu i uvjerite se da je desno pritisnite mikro prekidač (zatvori), a zatim pričvrstite vijak.

3. Ručno otvorite ventile u srednji položaj i zatvorite ih električnim putem, provjerite da li ispunjava zahtjev prilikom zatvaranja ventila, a zatim slijedeći korak 2, malo podesiti zupčasto (zatvorite) dok ne ispuni zahtjev.

4.Okrenite ručni kotač i otvorite ventil do kraja.

5.Olabavite zavrtanj na izlaznoj osovini, okrenite (otvoreno) u smjeru suprotnom od kazaljke na satu i provjerite da li je desno pritisnite mikro prekidač (otvoreno), a zatim pričvrstite vijak.

6. Ručno otvorite ventile do srednjeg položaja i otvorite ih električno. Provjerite da li ispunjava zahtjeve prilikom otvaranja ventila, a zatim slijedeći korak 5 malo podesiti breg (otvoreno) dok ne ispuni zahtjev.

9.1.2.2 Podešavanje indikatora položaja Prema slici 10, zatvorite ventil u potpuno zatvorenu poziciju. Otpustite komprimirani zavrtanj na izlaznoj osovini i okrećite pokazivač dok ne usmjeri na "O" na kotačiću, a zatim pričvrstite vijak.

9.1.2.3 Podešavanje potenciometra Prema slici 10, zatvorite ventil u potpuno zatvoren položaj ručno ili električno. Podignite potencijalni zupčanik i pričvrstite maticu potenciometra Prema slici 10, zatvorite ventil do potpuno zatvorenog položaja ručno ili električno. Podignite potencijalni zupčanik i pričvrstite maticu potenciometra. Okrenuti prema potenciometru okrenite malu osovinu potenciometra u smjeru kazaljke na satu do terminalnog položaja, a zatim pričvrstite komprimirani vijak na zupčaniku.

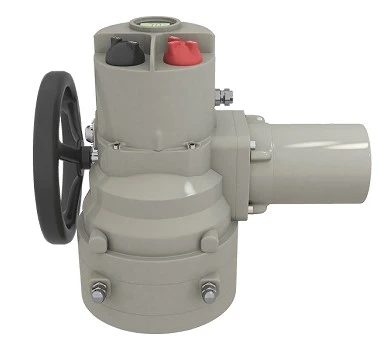

YDQ naslagani električni aktuator

YDQ integrirani električni ventili aktuator serije, ova serija aktuatora je podijeljena u dva oblika upravljanja: (1) modulirajući tip; (2) tip on-off Postoje dvije vrste strukture: (1) Integracija četvrtine okreta: raspon obrtnog momenta pokriva od 100 Nm do 600 Nm (2) Kombinacija višeokretnog aktuatora i turbinskog uređaja: raspon obrtnog momenta pokriva 800 Nm do 250,{ {11}}Nm. Obično formira izvršnu jedinicu sa leptir ventilima, kuglastim ventilima, prigušivačima i drugom opremom za izvršavanje kontrolnih komandi koje izdaje DCS sistem. Radni uslovi: Temperatura okoline: -20~60 stepeni (posebna narudžba: -40~80 stepeni) Relativna vlažnost: Manja ili jednaka 90 posto (na 25 stepeni). Nivo zaštite: IP55 (posebna narudžba IP68) Tehnički parametar: Napajanje: 380V (50Hz) Specijalno: 660V, 415V (50Hz, 60Hz) 220V, 110V (50Hz, 60Hz) Vrsta zaštite: Spoljna: Spoljna: koristi se na mestima bez zapaljivih, eksplozivnih i korozivnih medija; Sistem rada: 10 minuta za kratko vrijeme (30 minuta za posebne narudžbe).
