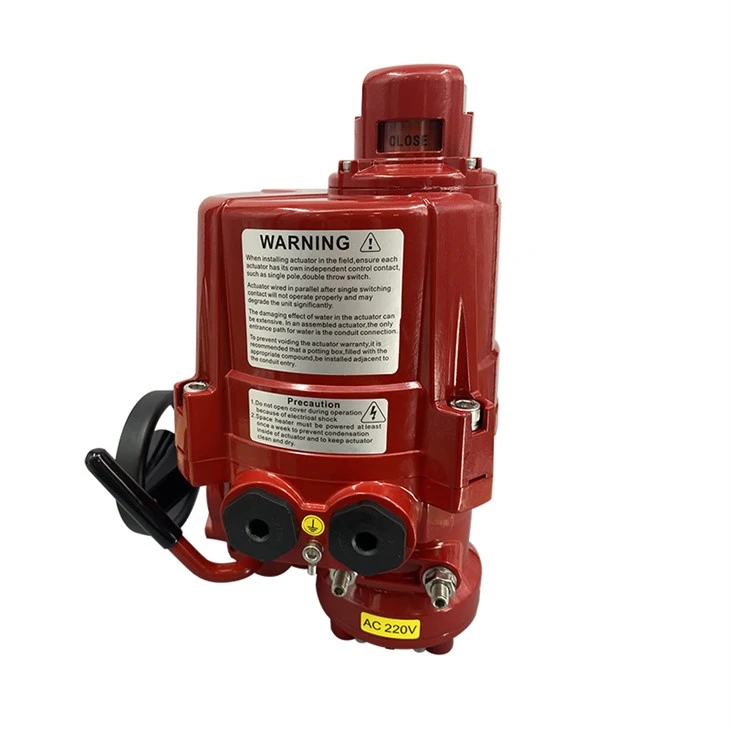

električni aktuator
Technical Parameters
1. Napajanje:
Napajanje: trofazno 380±10%V, 50±1%Hz; jednofazni 220±10%V, 50±1%Hz.
2. Prekidač izlaznog signala:
Relejni izlaz, pasivni suvi kontakt, kapacitet kontakta je 5A 250VAC ili 5A 30VDC.
3. Analogni signal:
Izlaz 4~20mA DC; ulaz 4~20mA DC (modulacijski tip).
4. Radno okruženje
(1) Proizvodi otporni na eksploziju: Tip otporan na eksploziju je vatrootporno kućište "d", kategorija je klasa II, eksplozivna mješavina plinova je A i B, temperaturna grupa je T1~T4, a oznaka otpornosti na vatru je Exd BT4 II.
(2) Obični proizvodi: Ne sadrži korozivne, zapaljive ili eksplozivne medije.
(3) Temperatura okoline: -20 C +60C.
(4) Nivo zaštite: IP67.
5. Radna klasa: S2 (kratko vrijeme za tip on-off, nominalno radno vrijeme je 15 minuta). S4 (modulirajući intermitentni režim), minimalni radni ciklus 25%, maksimalni broj operacija 1200 puta/sat.
Karakteristike performansi
1. Shell
Kućište je izrađeno od tvrde aluminijumske legure, eloksirano i poliestersko premazano prahom, sa jakom otpornošću na koroziju, stepenom zaštite IP67, a dostupan je i tip otporan na eksploziju.
2. Motor
Motor je potpuno zatvoreni kavezni motor male veličine, velikog obrtnog momenta, male sile inercije, stepena izolacije F i ugrađenog prekidača za zaštitu od pregrijavanja kako bi se spriječilo pregrijavanje i oštećenje motora.
3. Ograničenje putovanja
Mehanički i elektronski dvostruki limit. Mehanički granični vijak je podesiv, siguran i pouzdan; elektronskim graničnim prekidačem upravlja ekscentrični mehanizam, a jednostavan mehanizam za podešavanje može precizno i praktično postaviti položaj bez podrške za bateriju.
4. Senzor hoda
Koristi visokoprecizni provodljivi plastični potenciometar, koji može precizno otkriti trenutni položaj ventila, ima visoku nezavisnu linearnost, dug radni vijek i ne zahtijeva podršku baterije.
5. Regulator momenta
Može ostvariti zaštitu od prekomjernog momenta i usvaja mehanički kontroler momenta, koji je siguran i pouzdan. Modeli sa izlaznim momentom od 30 kg.m i više opremljeni su graničnim prekidačem obrtnog momenta
6. Mehanizam prijenosa
Precizni dvostruki pužni mehanizam može efikasno prenijeti veliki obrtni moment, sa visokom efikasnošću, niskom bukom (maksimalno 50 decibela), dugim vijekom trajanja, funkcijom samozaključavanja za sprječavanje rotacije unatrag, stabilnim i pouzdanim dijelom prijenosa i potpuno je ispunjen visokom efikasnošću mast u fabrici, tako da nije potrebno punjenje gorivom.
7. Ručni dijelovi
Dizajn ručnog kotača osigurava sigurnost, pouzdanost, uštedu radne snage i malu veličinu. Kada je napajanje isključeno, ručkom kvačila se može ručno upravljati. Kada je napajanje uključeno, kvačilo se automatski resetuje. (Napomena: Kada motor nije napajan, električni aktuator će ostati u trajnom ručnom stanju).
8. Indikator otvaranja
Postavljen na središnju os, položaj ventila se može promatrati. Ogledalo ima konveksni dizajn sočiva, koji ne akumulira vodu i pogodniji je za posmatranje.
9. Sušilica
Koristi se za kontrolu temperature, sprečavanje kondenzacije vlage unutar aktuatora zbog temperaturnih i vremenskih promjena i održavanje unutrašnjih električnih komponenti suhima.
10. Zavrtnji protiv pada
Prilikom uklanjanja vanjske školjke, vijci su pričvršćeni za školjku i neće otpasti. Svi vanjski vijci su izrađeni od nehrđajućeg čelika.
11. Instalacija
Donje ugradne dimenzije su u skladu sa međunarodnim standardima ISO5211. Čaura pogonskog vratila može se ukloniti i obraditi po potrebi i ima snažnu prilagodljivost. Može se postaviti vertikalno ili horizontalno.
aplikacije
