Mjenjač Djelomično okretni električni aktuator ventila

Električni aktuator ventila serije DQW je djelomično okretni električni aktuator ventila

Električni aktuator ventila serije DQW je djelomično okretni električni aktuator ventila, koji je pogodan za kuglaste ventile, leptir ventile i druge vrste ventila i električnih prigušivača. Njegov tip strukture je kombinovani tip, koji se sastoji od višeokretnog električnog uređaja FRYDZW i poluokretnog ručnog uređaja HBC. Primjenjivi uvjeti okoline, temperatura, temperatura, nadmorska visina i nivo zaštite ove serije proizvoda mogu dostići nivo proizvoda koji odgovaraju DZW specifikacijama. Tehničke performanse i princip električnog upravljanja također su isti kao kod DZW proizvoda

Pužni mjenjač

Glavna karakteristika:

· Kompletan zatvoreni prijenos

· Ugrađena mast produžava vijek trajanja i brtve

· Širok raspon omjera prijenosa može pružiti bilo koji odabir ulaznog omjera za širok raspon primjena

HBC je najjači pužni mjenjač na tržištu. Pruža kontinuirane performanse bez problema

Uglavnom se koristi u ključnim procesnim pozicijama kontrole protoka u nuklearnim elektranama i hidroelektranama

Kombinacija pužnog reduktora serije HBC može osigurati izlaz od četvrtine okreta s nižom brzinom i većim obrtnim momentom, a izlazni moment može doseći 600,000Nm

· Ugao i orijentacija nosača puža je potpuno samozaključavajući

· Odvojiva i laka za obradu navlaka pogona pogodna je za obradu odgovarajuće veličine priključka;

· 0 stepen ~90 stepeni mehaničko ograničenje · Nivo zaštite je IP 67 (prilagođeni IP68)

· Radna temperatura je -40 stepen ~ plus 120 stepeni; (posebni ekološki zahtjevi se mogu prilagoditi)

Menjač sa ultra obrtnim momentom

Električni aktuator ventila tipa DZW sastoji se od šest dijelova i to trofaznog asinhronog motora za električni aktuator ventila, upravljačkog mehanizma mjenjača, ručnog električnog prekidača, dijelova ručnog kotača i električnih dijelova

Šematski dijagram mjenjača

Električni dijelovi

Indikator otvaranja i kontroler hoda su integrirane strukture, koje su zajednički dijelovi cijele serije. Ulazni zupčanik pokreće jedan zupčanik brojača. Nakon usporavanja, pokazna ploča se rotira s procesom otvaranja i zatvaranja ventila kako bi označila položaj otvaranja ili zatvaranja ventila. Osovina potenciometra i indikatorske ploče rotiraju se sinhrono za indikaciju daljinskog otvaranja, a ugao između otvorenog i zatvorenog položaja indikatorske ploče može se mijenjati pomicanjem broja okretaja za podešavanje zupčanika.

Regulator hoda usvaja princip decimalnog brojača, koji ima visoku preciznost kontrole. Zajednički dijelovi za cijelu seriju. Njegov princip rada je: par velikih i malih krajnjih zupčanika u reduktorskoj kutiji pokreće aktivni zupčanik (Z=8), a zatim pokreće regulator hoda da radi. Nakon što se regulator hoda podesi u skladu sa položajem otvaranja i zatvaranja ventila, kada se regulator rotira u podešeni položaj sa izlaznom osovinom, brega će se rotirati za 90 stepeni, prisiljavajući mikro prekidač da djeluje, isključujući napajanje motora, a motor se zaustavlja, kako bi se ostvarila kontrola ograničenja hoda električnog aktuatora.

Motor je eksterni, sa dobrim performansama snage, izlazna brzina proizvoda ima širok raspon izbora, a izlazni obrtni moment je u potpunosti u skladu sa GB/T24923-2010 standardom

Električni aktuator osnovnog tipa usvaja prozor za prikaz pokazivača, a aktuator tipa podešavanja usvaja dizajn površine ogledala prozora pokazivača i dugmeta koji je uvučen kako bi se spriječilo nakupljanje vode.

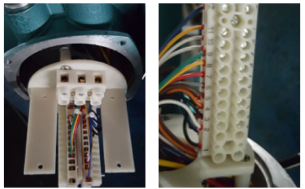

Nezavisni zatvoreni terminalni blok može osigurati integritet zaptivanja električnih dijelova unutar električnog aktuatora i poboljšati zaštitnu sposobnost aktuatora

Prave slike DQW odgovarajućih ventila
