Inteligentni električni aktuator sa konusnim zupčanikom za četvrtinu okreta

Uvod u proizvod

Sa više od deset godina zrelog iskustva u inženjeringu termoregulacije u elektroenergetici, u kombinaciji sa potrebama domaćeg tržišta. SRJ je uvela, probavila i apsorbovala dizajn i tehnologiju proizvodnje raznih naprednih električnih aktuatora iz inostranstva. Na osnovu stvarne primene sličnih proizvoda, SRJ je uradila mnogo Ciljana poboljšanja, uspešno lansirala novu generaciju inteligentnih integrisanih električnih aktuatora, integrišući tehnologiju upravljanja magistralom, tehnologiju apsolutnog enkodera, tehnologiju infracrvenog daljinskog upravljanja, displej sa tečnim kristalima, kontrolu magnetnog prekidača, bez otvaranja poklopca i druge najnovije tehnologije automatske kontrole u jedan Smart proizvod. Inteligentni električni aktuatori serije FRY zagarantovani su međunarodno naprednom i zrelom tehnologijom, prvoklasnom opremom za obradu i kompletnim servisnim sistemom. Dokazano od strane korisnika: napredne i moćne funkcije, stabilne i pouzdane performanse, sigurna i praktična upotreba, u potpunosti dostigla međunarodni napredni nivo, idealna je zamjena za uvezene električne aktuatore, koji se široko koriste u električnoj energiji, nafti, papiru, kemiji, čeliku, cementu , tretman vode i druge oblasti.

Inteligentni integrirani električni aktuator:

◆ Stabilne i pouzdane radne performanse

◆ Potpuno inteligentan, nenametljiv koncept dizajna

◆ Inteligentna samoprovjera, dijagnostika i višestruke funkcije zaštite

◆ Humanizirani, grafički kinesko-engleski dijalog čovjek-mašina

Paleta proizvoda

Tehnički indikatori

★ Podešavanje vremena: početna vremena mogu doseći 600 puta/sat;

★ Nivo izolacije motora: F;

★ Motorni radni sistem: S2;

★ Osnovna granica greške: Manje ili jednako ±1.0%;

★ Povratna razlika: Manja ili jednaka 1.0%;

★ Greška ponovljivosti mehanizma kontrole hoda: Manje ili jednako 1.0%;

★ Nivo zaštite: IP67 (IP68 opciono);

★ Tip otporan na eksploziju: Eksplozijski otporan na ExdⅡBT4. NAPAJANJE

★ Napon: jednofazni 220VAC, 50/60Hz; trofazni 380VAC±10%, 50/60Hz;

★ Tolerancija: frekvencija ±1%; harmonijski sadržaj<5%. ENVIRONMENTAL CONTITIONS

★ Temperatura okoline: -30 stepen -+70 stepen ;

★ Relativna vlažnost: manja ili jednaka 95%; Električni aktuator SRJ

★ Atmosferski pritisak: 86kPa-106kPa. USLOVI ČUVANJA

★ Temperatura okoline: -10 stepen -+45 stepen ;

★ Relativna vlažnost: Manja ili jednaka 85% u ventiliranoj prostoriji, okolni zrak ne sadrži štetne tvari koje korodiraju proizvod.

Opcioni model

Za veći obrtni moment dostupna je serija FRYQ+IW/BW.

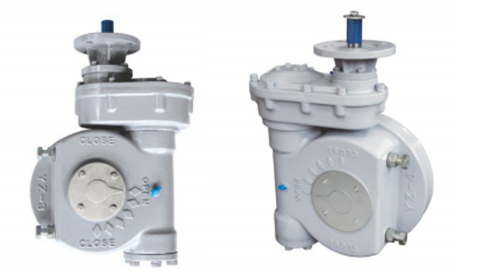

Serija zupčanika za četvrtinu okreta

Kvadrantni pužni operateri dizajnirani su s obzirom na čarape kupaca i imaju uklonjivu čeličnu izlaznu čahuru kako bi se olakšala strojna obrada provrta i utora za ključeve. Ova odvojena izlazna čaura se može postaviti pod uglom od 90 stepeni. Osnovna ploča se može postaviti kroz stepenice od 45 stepeni. Ova mogućnost omogućava montažu na ili izvan centra na kalem ventila bez posebne strojne obrade.

Aplikacija

Pogoni su uređaji sa četvrtinom obrtaja namenjeni za rad kugličnih, utikačnih i leptir ventila, kao i prigušivača snage i procesa. Mjenjači su pogodni za ručne i motorne primjene.

Karakteristike

Potpuno zatvoren prijenosnik

Mast ispunjena doživotno i potpuno zatvorena

Sveobuhvatni omjeri prijenosa u kombinaciji s izborom pomoćnih ulaznih reduktora zupčanika

Ugaoni kontaktni ležajevi koji podržavaju pužno vratilo

Izlazni rukav koji se može ukloniti

Postavka bazne ploče koja se može mijenjati

Podesivi mehanički graničnici (na o stepenu i 90 stepeni :5)

Specifikacija okoliša

Kućište: IP67 standard pogodan za rad pod vodom do dubine od 1 metar u trajanju od 30 minuta

Temperatura: -40 do +120 C (-40 do +250 F)

Opcije

Ductile lron

IP68

Opseg visoke temperature -20 do +150 C (-4 do +302 F)

Ekstra visoka temperatura od -20 do +200C (-4 do + 392 9)

Raspon niske temperature -60 do +120 C (76 do +250 F)

Ručni kotačići koji se mogu zaključati

Krajnji prekidači

Ruke poluge

Putna matica za aplikacije koje zahtijevaju hod manji od 90 stupnjeva i veći od 90

Modulirajuća i višeokretna

Ulazne prirubnice za motorizaciju

Fleksibilni nastavci

Interlock sigurnosni sistem

Kućište lP68 pogodno za rad pod vodom do dubine od 15 metara u trajanju od 72 sata

Serija mjenjača sa više okretaja

Višeokretni motori su dizajnirani imajući na umu čarape kupaca i imaju izlaznu čahuru koja se može ukloniti kako bi se olakšala obrada vretena.

Radna temperatura se obično kreće od -40 do +120 C iako su drugi temperaturni rasponi dostupni na zahtjev. Standardne ulazne i izlazne prirubnice su prema lSO 5210.

Aplikacija

Pogoni su uređaji sa više okretaja namijenjeni za rad sa zapornim, globusnim, zapornim i cevovodnim ventilima. Ovi menjači su dizajnirani za motorizovane aplikacije.

Specifikacija okoliša

Kućište IP67 standard pogodno za rad pod vodom do dubine od 1 metar u trajanju od 30 minuta. Kućište IP68 kontinuirano potopljeno do maksimalne dubine od 15 metara.

Karakteristike

Potpuno zatvoreno

Mast za zupčanike napunjena doživotno i potpuno zapečaćena

Sveobuhvatni omjeri prijenosa

Izlazni rukav koji se može ukloniti

Dostupne kombinacije cilindričnih i kosih zupčanika. Ulazni zupčanik montiran na kuglične ležajeve

Različite ulazne i izlazne prirubnice za odvode i ventile

Mjenjač sa četvrtinom okreta
