Vodič za odabir modela na električnom aktuatoru sa četvrtinom okreta
2SA5.. Serija direktno spojenih poluokretnih električnih aktuatora
2SA5..· Serija direktno spojenih poluokretnih električnih pokretača
GS..· Serija pribora uređaja
Izlazni obrtni moment obrtnog aktuatora=izlazni obrtni moment rotacionog aktuatora X faktor pojačanja momenta reduktora f
Djelomično okretni aktuator puno vrijeme putovanja (sekunde/ 90 stepeni)=(15x redukcijski omjer prijenosa/ brzina izlazne osovine rotacionog aktuatora
2SA5..· Serija električnih pokretača koji se montiraju na noge
2SA5...Serija nožnih zakretnih električnih aktuatora tehnički podaci
GF...Serija pribora uređaja
Izlazni obrtni moment obrtnog aktuatora=izlazni obrtni moment obrtnog aktuatora X faktor pojačanja obrtnog momenta reduktora f
Djelomično okretni aktuator puno vrijeme putovanja (drugi/90 stepeni)=(15x redukcijski omjer prijenosa) / izlazna brzina osovine rotacionog aktuatora
Primjena ventila
Električni priključak

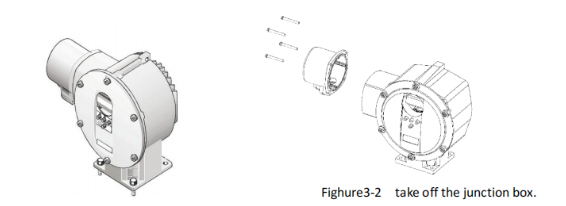

Upozorenje: isključite glavno napajanje prije uklanjanja poklopca nezavisnog terminala. (1) Otpustite četiri vijka iz električnog skladišta, skinite razvodnu kutiju. Pogledajte sliku 3-2
(2) Zavrtnji kabl za brtvljenje i kroz kabl. Oprez: kabl za napajanje: Ožičenje glavnog strujnog kola treba da koristi metalno zapečaćene spojeve cevi. Kontrolni kablovi: moraju se koristiti oklopljeni kablovi sa metalno zapečaćenim spojem cevi kako bi se sprečile elektromagnetne smetnje. Upisani kabl sabirnice: štit može biti uzemljen na ploči sabirnice.
(3) Skinite XI terminal sa kontrolne ploče. Ako ima relejnu ploču, skinite terminal X2 sa ploče releja i terminal X3 sa upravljačke ploče. Pomoću odvijača gurnite/izvucite terminal iz utičnice, ako je potrebno.
(4)Prema dijagramu povezivanja (slika 3-4), spojite napojnu i upravljačku liniju. Provjerite je li zaštitno uzemljenje (PE) povezano s točkom uzemljenja u unutrašnjem aktuatoru.
(5) Instalirajte terminal XI na kontrolnu ploču, terminal X2 na ploču za reprodukciju, terminal X3 na upravljačku ploču.
(6) Vratite razvodnu kutiju na elektronsko skladište, ulaz za kablovsku mrežu trenutno treba postaviti horizontalno prema dole.
(7) Zašrafite spoj zaptivne cevi za kablove Važno: tokom instalacije, najvažnije od svega je da se uverite da su zapečaćeni spoj kabla cevi i zapečaćeni prsten (prsten O tipa) dobro sastavljeni kako bi zadovoljili zahtevani nivo zaštite. Za detalje o dozvoljenom prečniku vodiča, pogledajte dijagram ožičenja.
